Κοίλο εμποτίζοντας μόνο τρυπώντας με τρυπάνι μπουλόνι αγκύρων για το πρόγραμμα προστασίας κλίσεων σηράγγων

Κοίλο εμποτίζοντας μόνο τρυπώντας με τρυπάνι μπουλόνι αγκύρων για το πρόγραμμα προστασίας κλίσεων σηράγγων

    • Hollow Grouting Self Drilling Anchor Bolt For Tunnel Slope Protection Project
    • Hollow Grouting Self Drilling Anchor Bolt For Tunnel Slope Protection Project
    • Hollow Grouting Self Drilling Anchor Bolt For Tunnel Slope Protection Project
    • Hollow Grouting Self Drilling Anchor Bolt For Tunnel Slope Protection Project
  • Hollow Grouting Self Drilling Anchor Bolt For Tunnel Slope Protection Project

    Λεπτομέρειες:

    Τόπος καταγωγής: Κίνα
    Μάρκα: MIROC
    Πιστοποίηση: GB / API
    Αριθμό μοντέλου: R32N κοίλη άγκυρα Grounted

    Πληρωμής & Αποστολής Όροι:

    Ποσότητα παραγγελίας min: 100 τεμάχια
    Τιμή: negotiation
    Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο/ξύλινο κιβώτιο ή βασισμένος στους πελάτες
    Χρόνος παράδοσης: 1-5 ημέρες μετά από να λάβει την επιβεβαίωση πληρωμής και διαταγής
    Όροι πληρωμής: L/C, T/T, Western Union, MoneyGram, D/A, D/P
    Δυνατότητα προσφοράς: 9000000 κλ το μήνα
    Επικοινωνήστε τώρα
    Λεπτομερής Περιγραφή Προϊόντος
    Τύπος: Μπουλόνι αγκύρων, μόνη τρυπώντας με τρυπάνι άγκυρα Υλικό: Χάλυβας 335
    Ικανότητας: 200KN-8000KN Χρώμα: με βάση τους πελάτες
    Διάμετρος: 25mm130mm Μήκος: 1m8m
    εφαρμογή: Υποστήριξη ορυχείου

    Ειδική αυτοπροωθούμενη κοίλη άγκυρα προγράμματος προστασίας κλίσεων σηράγγων εργοστασίων η άμεση συνδύασε την κοίλη εμποτίζοντας άγκυρα



    Το μπουλόνι αγκύρων σημαίνει μια ράβδο που μεταφέρει τις δομές ή το γεωτεχνικό φορτίο σε έναν σταθερό βράχο

    οι σχηματισμοί, αυτό αποτελούνται από τη ράβδο, κομμάτι τρυπανιών, σύζευξη, πιάτο, που εμποτίζει το πώμα και το καρύδι. Ήταν

    ευρέως χρησιμοποιημένος, να εξαγάγει, τη σταθεροποίηση κλίσεων, την επεξεργασία tunneldiseases και την υποστήριξη στεγών των undergroundworks. Είναι γιατί το χαλαρό έδαφος (ο άργιλος, στρώνει με άμμο εύθρυπτο κ.λπ.) κοίλη ράβδος αγκύρων αποτελείται από τον άνευ ραφής σωλήνα με υψηλής αντοχής.



    Παράμετροι και προδιαγραφή:


      R25N R32N R32S R38N R51L R51N T76N T76S
    Εξωτερική διάμετρος (χιλ.) 25 32 32 38 51 51 76 76
    Εσωτερική διάμετρος (χιλ.) 14 19 16 19 36 33 52 45
    Τελευταία χωρητικότητα φορτίων (kN) 200 280 360 500 550 800 1600 1900
    Χωρητικότητα φορτίων παραγωγής (kN) 150 230 280 400 450 630 1200 1500
    Εκτατή δύναμη, Rm (N/mm2) 800 800 800 800 800 800 800 800
    Δύναμη παραγωγής, Rp0.2 (N/mm2) 650 650 650 650 650 650 650 650
    Βάρος (Kg/m) 2.3 3.2 3.6 5.5 6.5 8.0 16.0 19.7
    Τύπος νημάτων (αριστερός) ISO10208 ISO1720 Πρότυπα της MAI T76
    Βαθμός χάλυβα En10083-1 (χάλυβας δομών κραμάτων)
    Έναντι του χάλυβα άνθρακα, ο χάλυβας δομών κραμάτων έχει την υψηλή αντιδιαβρωτική ικανότητα και υψηλό μηχανικό.













































    Πιάτο αγκύρων

      R25N R32N R32S R38N R51L R51N T76N T76S
    Διάσταση (χιλ.) 150*150 200*200 200*200 200*200 200*200 250*250 250*250 250*250
    Πάχος (χιλ.) 8 10 12 12 20 40 40 40
    Διάμετρος τρυπών (χιλ.) 30 35 35 41 60 60 80 80
    Βάρος (KG/PC) 1.4 3 3.7 3.6 8.8 18.5 18 18
    Κρύο που παραμορφώνεται με τη γεωμετρία



    Σύζευξη αγκύρων

      R25N R32N R32S R38N R51L R51N T76N T76S
    Εξωτερική διάμετρος (χιλ.) 35 42 42 52 63 63 95 95
    Μήκος (χιλ.) 120 145 160or190 180 180 200 200 200
    Βάρος 0,45 0,7 0,75 1.4 1.7 1.9 6.4 6.4
      Επεξεργασμένη στη μηχανή μέση στάση συζεύξεων χάλυβα



    Κομμάτι τρυπανιών

      R25N R32N R32S R38N R51L R51N T76N T76S
    διάμετρος (χιλ.) 41,51 51,76,90 90.100.110.115.130 130.150.160.180.200

    Διαγώνιο κομμάτι

    (ΠΡΩΗΝ)

    Διαγώνιο κομμάτι για το χαλαρό έως μέσο πυκνό όρο με τους μικρούς λίθους.

    Διαγώνιο κομμάτι βολφραμίου

    (EXX)

    Διαγώνιο κομμάτι TC για το μαλακό έως μέσο βράχο για τα mations

    Κομμάτι κουμπιών

    (ES)

    Buuton κομμάτι για το μη σταθεροποιημένο βράχο με τους λίθους.

    Κομμάτι κουμπιών άνθρακα βολφραμίου

    (ESS)

    Κομμάτι κουμπιών με τα ένθετα TC για το μέσο βράχο για τους σχηματισμούς.

    Κομμάτι αψίδων

    (ec)

    Το κομμάτι τρυπανιών με τη βελτιστοποιημένη γεωμετρία για το χώμα

    με τους μικρούς λίθους.

    Κομμάτι αψίδων άνθρακα βολφραμίου

    (ECC)

    Κομμάτι τρυπανιών TC με τη βελτιστοποιημένη γεωμετρία για τους μαλακούς έως μέσους σχηματισμούς βράχου.

    Κεντρικό κομμάτι πτώσης

    (EY)

    Διαγώνιο κομμάτι για τους χαλαρούς έως μέσους πυκνούς επίγειους όρους

    Κεντρικό κομμάτι πτώσης TC

    (EY)

    Κομμάτι τρυπανιών TC για τους μαλακούς έως μέσους σχηματισμούς βράχου.

    Πετώντας κομμάτι αργίλου

    (EW)

    Πετώντας κομμάτι αργίλου με τη βελτιστοποιημένη γεωμετρία για πολύ μαλακό σε μαλακό caly.
    Επεξεργασμένο στη μηχανή κομμάτι χάλυβα ή κομμάτι χάλυβα Casring



    Καρύδι αγκύρων

      R25N R32N R32S R38N R51L R51N T76N T76S
    Βασικό μέγεθος (χιλ.) 41 46 46 50 75 75 100 100
    Μήκος (χιλ.) 135 45 45 55 70 70 80 80
    Βάρος (kg/pc) 0,25 0,35 0,35 0,5 1.55 1.55 3.6 3.6
      Επεξεργασμένο στη μηχανή καρύδι χάλυβα ή πετώντας καρύδι χάλυβα



    Στοιχεία Technial μπουλονιών αγκύρων τ-νημάτων

    Τύπος φραγμών

    Εξωτερική διάμετρος

    (χιλ.)

    Εσωτερική διάμετρος

    (χιλ.)

    Διατομή

    (mm2)

    Τελευταίο φορτίο

    KN

    Σημείο παραγωγής

    KN

    Βάρος

    (kg/m)

    Νήμα που αφήνεται

    Δεξής

    30/11 30 11 446 320 260 3.3 Ανελκυστήρας ή δικαίωμα
    30/14 30 14 395 260 220 2.9 Ανελκυστήρας ή δικαίωμα
    30/16 30 16 382 220 180 2.7 Ανελκυστήρας ή δικαίωμα
    40/16 40 16 879 660 525 7.0 Ανελκυστήρας ή δικαίωμα
    40/20 40 20 726 539 430 5.6 Ανελκυστήρας ή δικαίωμα
    52/26 52 26 1337 929 730 10.0 Ανελκυστήρας ή δικαίωμα
    73/53 73 53 1160 1630 970 12.3 Ανελκυστήρας ή δικαίωμα
    73/56 73 56 1094 1414 785 11.1 Ανελκυστήρας ή δικαίωμα
    73/45 73 45 2265 1630 1180 17.8 Ανελκυστήρας ή δικαίωμα

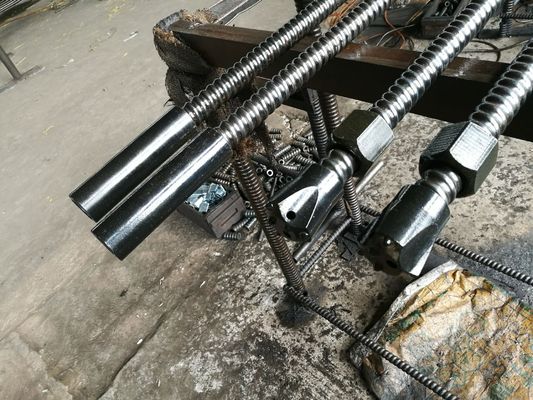

    Εικόνα προϊόντων:

    Κοίλο εμποτίζοντας μόνο τρυπώντας με τρυπάνι μπουλόνι αγκύρων για το πρόγραμμα προστασίας κλίσεων σηράγγων

    Κοίλο εμποτίζοντας μόνο τρυπώντας με τρυπάνι μπουλόνι αγκύρων για το πρόγραμμα προστασίας κλίσεων σηράγγωνΚοίλο εμποτίζοντας μόνο τρυπώντας με τρυπάνι μπουλόνι αγκύρων για το πρόγραμμα προστασίας κλίσεων σηράγγωνΚοίλο εμποτίζοντας μόνο τρυπώντας με τρυπάνι μπουλόνι αγκύρων για το πρόγραμμα προστασίας κλίσεων σηράγγωνΚοίλο εμποτίζοντας μόνο τρυπώντας με τρυπάνι μπουλόνι αγκύρων για το πρόγραμμα προστασίας κλίσεων σηράγγων



    Χαρακτηριστικά γνωρίσματα του κοίλου grounting μπουλονιού αγκύρων

    • Ιδιαίτερα κατάλληλος για τους δύσκολους επίγειους όρους.

    • Ένα υψηλό ποσοστό της εγκατάστασης από τη διάτρηση, τοποθετώντας και εμποτίζοντας μπορεί να εκτελεσθεί στο ένα ενιαίο

    λειτουργία.

    • Το μόνο τρυπώντας με τρυπάνι σύστημα αποβάλλει την απαίτηση για μια εγκιβωτισμένη γεώτρηση.

    • Εγκατάσταση με την ταυτόχρονα διάτρηση και να εμποτίσει πιθανές.

    • Εύκολη εγκατάσταση προς όλες τις κατευθύνσεις, επίσης προς τα πάνω.

    • Κατάλληλος για στο περιορισμένο διάστημα, ύψος και στους τομείς της δύσκολης πρόσβασης.

    • Απλό μετα εμποτίζοντας σύστημα. • Καυτός-βυθισμένος γαλβανισμός για την προστασία διάβρωσης



    Εφαρμογές να ανοίξει & την αλεσμένη εφαρμοσμένη μηχανική

    • Ακτινωτό αμπάρωμα

    • Σταθεροποίηση κλίσεων

    • Forepoling

    • Σωρός εγχύσεων μικροϋπολογιστών

    • Σταθεροποίηση προσώπου

    • Προσωρινή άγκυρα υποστήριξης

    • Πυίδα προετοιμασία

    • Εδαφολογικό κάρφωμα
