Τόπος καταγωγής: | Κίνα |
Μάρκα: | MIROC DTH Rock Drilling Tools |
Πιστοποίηση: | API |
Αριθμό μοντέλου: | Σφυρί σειράς DTH DHD και ΣΠΟΛΏΝ |
Ποσότητα παραγγελίας min: | 1 σφυρί κομματιού DTH |
---|---|
Τιμή: | Negotiation |
Συσκευασία λεπτομέρειες: | ΞΎΛΙΝΑ ΠΛΑΊΣΙΟ |
Χρόνος παράδοσης: | 10-15 ημέρες |
Όροι πληρωμής: | L / C, T / T |
Δυνατότητα προσφοράς: | 20000 τεμάχια ανά μήνα |
Όνομα προϊόντων: | Σφυρί DTH | Σειρά: | Σειρά DHD και ΣΠΟΛΏΝ |
---|---|---|---|
Κνήμη κομματιών: | DHD3.5 COP44/DHD340 COP54/DHD350R DHD350Q COP64/DHD360 COP84/DHD380 DHD1120 | Τύπος: | Με τη βαλβίδα ποδιών |
Διάμετρος: | 82mm275mm | Χρώμα: | Πράσινο, μαύρο, πορτοκαλί, μπλε, χρυσό κ.λπ. |
Υψηλό φως: | κάτω από το σφυρί τρυπών,κάτω από το σφυρί τρυπών |

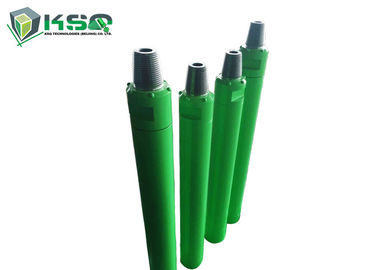

Υψηλή πίεση αέρα σφυριών σειράς DTH DHD και ΣΠΟΛΏΝ με τη μικρή κατανάλωση ενέργειας ενσφήνωσης
Δομή και προδιαγραφή σφυριών σειράς DTH DHD και ΣΠΟΛΏΝ:
Περιγραφή | Βάρος (κλ) | ||||||
DHD3.5 |
COP44 το /DHD340 |
COP54 το /DHD350R |
DHD350Q |
COP64 το /DHD360 |
COP84 το /DHD380 |
DHD1120 | |
1.Top υποβρύχιο | 4.20 | 6.50 | 15.00 | 13.70 | 20.00 | 41.00 | 70.00 |
2. O-ring του τοπ υποβρυχίου | 0,01 | 0,01 | 0,01 | 0,01 | 0,02 | 0,02 | 0,04 |
3.Breakout δαχτυλίδι | 0,01 | - | - | - | - | 0,20 | 0,80 |
4.Check βαλβίδα | 0,20 | 0,42 | 1.00 | 1.00 | 1.00 | 1.50 | 3.00 |
5. Άνοιξη | 0,02 | 0,04 | 0,04 | 0,04 | 0,04 | 0,10 | 0,10 |
6. Απομονωτής συμπίεσης | 0,04 | 0,04 | 0,08 | 0,08 | 0,08 | 0,42 | 1.00 |
7. Διανομέας αέρα | 1.40 | 2.20 | 3.70 | 3.50 | 5.00 | 12.50 | 20.00 |
8. Εσωτερικός κύλινδρος | 1.60 | 2.30 | 4.50 | 4.20 | 5.00 | 8.60 | 23.00 |
9. Έμβολο | 5.40 | 9.00 | 15.50 | 17.20 | 23.60 | 41.00 | 125.00 |
10. Εξωτερικός κύλινδρος | 9.50 | 15.00 | 30.00 | 26.50 | 36.80 | 62.00 | 170.00 |
11. Μανίκι οδηγών | 1.20 | 2.40 | 9.60 | 16.00 | |||
12. O-ring του δαχτυλιδιού στάσεων | 0,01 | 0,01 | 0,01 | 0,02 | 0,02 | 0,02 | 0,04 |
13. Δαχτυλίδι στάσεων | 0,20 | 0,20 | 0,30 | 0,50 | 0,60 | 1.20 | 4.50 |
14. Δαχτυλίδι ξεμπλοκαρίσματος | 0,01 | 0,20 | 0,80 | ||||
15. Τσοκ κίνησης | 1.95 | 3.50 | 6.40 | 4.50 | 6.00 | 17.50 | 48.00 |
16. Κομμάτι τρυπανιών | 5.00 | 9.00 | 16.00 | 15.60 | 26.00 | 40.00 | 120.00 |
Τεχνικά στοιχεία | |||||||
Πρότυπο | DHD3.5 |
COP44 το /DHD340 |
COP54 το /DHD350R |
DHD350Q |
COP64 το /DHD360 |
COP84 το /DHD380 |
DHD1120 |
Μήκος (χωρίς κομμάτι) | 930mm | 1030mm | 1214mm | 1160mm | 1248mm | 1492mm | 1900mm |
Βάρος (χωρίς κομμάτι) | 25.00kg | 39.00kg | 76.50kg | 72.50kg | 100.00kg | 188.00kg | 480.00kg |
Εξωτερική διάμετρος | φ82mm | φ99mm | φ126mm | φ126mm |
φ142mm, φ144mm, φ146mm, φ148mm, |
φ180mm, φ185mm, | φ275mm |
Κνήμη κομματιών | DHD3.5 |
COP44 το /DHD340 |
COP54 το /DHD350R |
ND55C το /DHD350Q |
COP64 το /DHD360 |
COP84 το /DHD380 |
DHD1120 |
Σειρά τρυπών | φ92 - φ110mm | φ110 - φ135mm | φ135 - φ155mm | φ135 - φ155mm | φ155 - φ190mm | φ195 - φ254mm | φ305 - φ445mm |
Νήμα σύνδεσης | API κανονισμός 2 3/8 ' | API κανονισμός 2 3/8 ' | API κανονισμός 2 3/8 ', API κανονισμός 3 1/2 ', API κανονισμός 2 7/8 ' | API κανονισμός 2 3/8 ', API κανονισμός 3 1/2 ', API κανονισμός 2 7/8 ' | API κανονισμός 3 1/2 ' | API κανονισμός 4 1/2 ' | API κανονισμός 6 5/8 ' |
Πίεση εργασίας | 1.0 - 1.5 MPA | 1.2 - 2.0 MPA | 1.3 - 2.3 MPA | 1.3 - 2.3 MPA | 1.5 - 2.5 MPA | 1.5 - 3.0 MPA | 2.0 - 3.5 MPA |
Ποσοστό αντίκτυπου στο φραγμό 17 | 28HZ | 27HZ | 25HZ | 25HZ | 23HZ | 27HZ | 16HZ |
Συνιστώμενη ταχύτητα περιστροφής | 25 - 40 r/min | 25 - 40 r/min | 20 - 35 r/min | 20 - 35 r/min | 20 - 30 r/min | 20 - 30 r/min | 15 - 25 r/min |
Κατανάλωση αέρα | 1.0Mpa: 4.5 μ ³/λ. | 1.0Mpa: 6 μ ³/λ. | 1.0Mpa: 9 μ ³/λ. | 1.0Mpa: 9 μ ³/λ. | 1.0Mpa: 10 μ ³/λ. | 1.0Mpa: 15 μ ³/λ. | 1.0Mpa: 30 μ ³/λ. |
1.5Mpa: 9 μ ³/λ. | 1.8Mpa: 10 μ ³/λ. | 1.8Mpa: 15 μ ³/λ. | 1.8Mpa: 15 μ ³/λ. | 1.8Mpa: 20 μ ³/λ. | 1.8Mpa: 26 μ ³/λ. | 1.8Mpa: 56 μ ³/λ. | |
2.4Mpa: 23 μ ³/λ. | 2.4Mpa: 23 μ ³/λ. | 2.4Mpa: 23 μ ³/λ. | 2.4Mpa: 28.5 μ ³/λ. | 2.4Mpa: 34 μ ³/λ. | 2.4Mpa: 78 μ ³/λ. |
Τα χαρακτηριστικά των υψηλών σφυριών πίεσης αέρα DTH με τη βαλβίδα ποδιών:
Είναι ένα είδος valveless υψηλού σφυριού πίεσης αέρα DTH με τη βαλβίδα ποδιών.
Σφυρί διανομής αέρα Valveless, πιό αξιόπιστο της διανομής αέρα.
Καλό sealabIlity, κανένα νερό και μόσχευμα που εισάγονται στο σφυρί στο νερό δεν υπάρχουν τρυπώντας με τρυπάνι.
Χαρακτηριστικά γνωρίσματα σφυριών σειράς DTH DHD και ΣΠΟΛΏΝ:
1. Διανομή αέρα Valveless, πιό αξιόπιστη.
2. Το απλό σχέδιο του εμβόλου. Μακράς διαρκείας έκταση.
3. Αποδοτικότερη ενεργειακή μεταφορά, γρηγορότερη ταχύτητα διάτρυσης, μικρή κατανάλωση αέρα, και πιό μικρή κατανάλωση πετρελαίου.
4. Λιγότερα εσωτερικά μέρη, απλή δομή, μακράς διαρκείας έκταση, λιγότερη αποτυχία και ευκολότερος να διατηρήσει επειδή όλα τα μέρη είναι υποβαλλόμενα σε θερμοθεραπεία.
5. Εύκολος να αποσυνθέσει επειδή το τοπ υποβρύχιο, το τσοκ κίνησης, και ο εξωτερικός κύλινδρος συνδέονται με το πολλαπλάσιο νήμα βημάτων.
Πλεονεκτήματα σφυριών σειράς DTH DHD/ΣΠΟΛΏΝ:
1. Απλό και λογικό σχέδιο, εύκολο να συγκεντρώσει και να αποσυνθέσει, χαμηλό ποσοστό προβλήματος.
2. Μικρή κατανάλωση αέρα, ομαλή διάτρηση, μέγιστη δύναμη αντίκτυπου, υψηλό ποσοστό διείσδυσης.
3. Πολλαπλάσια ακριβής θερμική επεξεργασία με όλα τα μέρη σφυριών για να παρέχει τη μακριά διάρκεια ζωής υπό τις τραχύτερες συνθήκες εργασίας.
Εφαρμογές
Διαθέσιμος για όλες τις συνθήκες εργασίας, υψηλή επίδοση στα προγράμματα διάτρυσης φρεατίων υπερφορτίου και νερού
Εργοστάσιο
Εμπορικό σήμα MIROC® εργαλείων διατρήσεων βράχου
Η γραμμή παραγωγής εργαλείων διατρήσεων βράχου MIROC® από KSQ τις τεχνολογίες (Πεκίνο) Co.Ltd. είναι το αποτέλεσμα των ετών προηγμένης εφαρμοσμένης μηχανικής, κατασκευής ακρίβειας, και αφιέρωσης στη χρήση των υψηλής ποιότητας υλικών.
MIROC® τα εργαλεία διατρήσεων βράχου χρησιμοποιούνται από πολλούς τρυπώντας με τρυπάνι επαγγελματίες σχετικούς με τη μεταλλεία, κατασκευή, ανοίγοντας, και εξορύσσοντας τα προγράμματα σε όλο τον κόσμο.
MIROC® τα εργαλεία διατρήσεων βράχου περιλαμβάνουν:
Επιχείρηση
Εξαιρετική τεχνική τεχνογνωσία Co. Ltd.provides τεχνολογιών KSQ (Πεκίνο) στην ανάπτυξη, την παραγωγή, και την εφαρμογή. Η επιχείρηση έχει υιοθετήσει τις προηγμένες διαδικασίες παραγωγής για να εξασφαλίσει τους υψηλής ποιότητας χάλυβες και τα ένθετα καρβιδίου βολφραμίου για τα τρυπώντας με τρυπάνι εξαρτήματα βράχου της. Το προσωπικό του καταλαβαίνει τις ανάγκες διατρήσεων των πελατών και έχει τις δεξιότητες υπηρεσιών για να συστήσει τα σωστά εργαλεία διατρήσεων για την εργασία.
Οι πεπειραμένοι υπεύθυνοι για την ανάπτυξη προϊόντων του μπορούν επίσης να δημιουργήσουν τα εργαλεία συνήθειας. Επιπλέον, η ομάδα ανάπτυξης της επιχείρησης εισάγει τα καινοτόμα προϊόντα κάθε χρόνο – εργαλεία που εξετάζονται αυστηρά στον τομέα και αποδεικνύονται για να αποδώσουν πέρα από τις προσδοκίες βιομηχανίας.
