| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | MIROC DTH Rock Drilling Tools |
| Πιστοποίηση: | API |
| Αριθμό μοντέλου: | QL σφυρί σειράς DTH χωρίς βαλβίδα ποδιών |
| Ποσότητα παραγγελίας min: | 1 σφυρί κομματιού DTH |
|---|---|
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | ΞΎΛΙΝΑ ΠΛΑΊΣΙΟ |
| Χρόνος παράδοσης: | 10-15 ημέρες |
| Όροι πληρωμής: | L / C, T / T |
| Δυνατότητα προσφοράς: | 20000 τεμάχια ανά μήνα |
| Όνομα Προϊόντος: | DTH σφυρί | Σειρά: | QL σειρά QL4 QL5 QL6 QL8 |
|---|---|---|---|
| Πόδι βαλβίδα: | χωρίς βαλβίδα ποδιών | Νήμα: | API κανονισμός 3 1/2 '', API κανονισμός 2 7/8 '', API 2 7/8 '' ΕΆΝ |
| Μέγεθος: | 4» 5» 6» 8» ίντσα | Τρυπώντας με τρυπάνι σειρά τρυπών: | 110mm254mm |
| Υψηλό φως: | κάτω από το σφυρί τρυπών,κάτω από το σφυρί τρυπών |
||

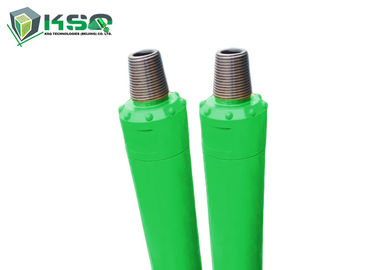

Υψηλό σφυρί πίεσης αέρα DTH χωρίς βαλβίδα ποδιών - σφυρί σειράς DTH QL
Πρότυπο σφυριών DTH:
4» - σφυρί QL4 DTH
5» - σφυρί QL5 DTH
6» - σφυρί QL6 DTH
8» - σφυρί QL8 DTH
QL (QL4 QL5 QL6 QL8) σφυρί σειράς DTH σειράς - χωρίς βαλβίδα ποδιών
Δομή και προδιαγραφή:
| Περιγραφή | Βάρος (κλ) | ||||
| QL40 | QL50 | QL60 | QL80 | QL80 | |
| 1.Top υποβρύχιο | 6.50 | 13.70 | 20.00 | 34.00 | 35.00 |
| 2. O-ring του τοπ υποβρυχίου | 0,01 | 0,015 | 0,015 | 0,015 | 0,01 |
| 3.Breakout δαχτυλίδι | - | - | - | 0,30 | 0,04 |
| 4.Check βαλβίδα | 0,35 | 0,70 | 0,70 | 1.20 | 1.20 |
| 5. Άνοιξη | 0,05 | 0,10 | 0,10 | 0,10 | 0,10 |
| 6. Διανομέας αέρα | 1.50 | 2.00 | 3.50 | 6.00 | 7.00 |
| 7. Εσωτερικός κύλινδρος | 2.10 | 2.70 | 4.20 | 6.50 | 7.50 |
| 8. Έμβολο | 8.50 | 15.00 | 23.00 | 42.50 | 48.00 |
| 9. Εξωτερικός κύλινδρος | 15.20 | 24.00 | 30.00 | 59.00 | 75.00 |
| 10. Μανίκι οδηγών | 1.80 | 3.00 | 4.00 | 6.30 | 12.00 |
| 11. O-ring του δαχτυλιδιού στάσεων | 0,005 | 0,01 | 0,01 | 0,01 | 0,01 |
| 12. Δαχτυλίδι στάσεων | 0,20 | 0,40 | 0,60 | 1.40 | 1.70 |
| 13. Δαχτυλίδι ξεμπλοκαρίσματος | - | - | - | 0,30 | 0,40 |
| 14. Τσοκ κίνησης | 3.20 | 4.50 | 5.50 | 13.00 | 15.00 |
| 15. Κομμάτι τρυπανιών | 9.00 | 16.00 | 25.00 | 35.00 | 50.00 |
QL (QL4 QL5 QL6 QL8) σφυρί σειράς DTH - χωρίς τεχνική παράμετρο βαλβίδων ποδιών
| Τεχνικά στοιχεία | |||||
| Πρότυπο | QL40 | QL50 | QL60 | QL80 | QL80 |
| Μήκος (χωρίς κομμάτι) | 1070mm | 1090mm | 1183mm | 1330mm | 1340mm |
| Βάρος (χωρίς κομμάτι) | 40.00kg | 67.00kg | 92.00kg | 171.00kg | 203.00kg |
| Εξωτερική διάμετρος | φ99mm | φ126mm | φ146mm, φ148mm | φ180mm, φ185mm | φ203mm |
| Κνήμη κομματιών | QL40 | QL50 | QL60 | QL80 | QL80 |
| Σειρά τρυπών | φ110 - φ135mm | φ135- φ155mm | φ155 - φ203mm | φ195 - φ254mm | φ216 - φ254mm |
| Νήμα σύνδεσης | API κανονισμός 2 3/8 '' | API κανονισμός 2 3/8 '', API κανονισμός 3 1/2 '', API κανονισμός 2 7/8 '' | API κανονισμός 3 1/2 '' | API κανονισμός 4 1/2 '' | API κανονισμός 4 1/2 '' |
| Πίεση εργασίας | 1.2 - 2.0 MPA | 1.3 - 2.3 MPA | 1.5 - 2.5 MPA | 1.5 - 3.0 MPA | 1.8 - 3.0 MPA |
| Ποσοστό αντίκτυπου στο φραγμό 17 | 30HZ | 28HZ | 25HZ | 22HZ | 22HZ |
| Συνιστώμενη ταχύτητα περιστροφής | 20 - 30 r/min | 20 - 35 r/min | 20 - 30 r/min | 15 - 25 r/min | 15 - 25 r/min |
| Κατανάλωση αέρα | 1.0Mpa: 5 μ ³/λ. | 1.0Mpa: 7 μ ³/λ. | 1.0Mpa: 9 μ ³/λ. | 1.0Mpa: 12 μ ³/λ. | 1.0Mpa: 16 μ ³/λ. |
| 1.8Mpa: 9 μ ³/λ. | 1.8Mpa: 14 μ ³/λ. | 1.8Mpa: 18 μ ³/λ. | 1.8Mpa: 22 μ ³/λ. | 1.8Mpa: 28 μ ³/λ. | |
| 2.4Mpa: 14 μ ³/λ. | 2.4Mpa: 19 μ ³/λ. | 2.4Mpa: 26 μ ³/λ. | 2.4Mpa: 28 μ ³/λ. | 2.4Mpa: 39 μ ³/λ. | |
Τα χαρακτηριστικά των υψηλών σφυριών πίεσης αέρα DTH χωρίς βαλβίδα ποδιών:
Είναι ένα είδος υψηλού σφυριού πίεσης αέρα DTH χωρίς βαλβίδα ποδιών, και είναι το νεώτερο σχέδιό μας. Είναι επίσης ένα από τα πιό προηγμένα σφυριά DTH στον κόσμο.
Σφυρί διανομής αέρα Valveless, πιό αξιόπιστο της διανομής αέρα.
Καλό sealabIlity, κανένα νερό, και τα μοσχεύματα που εισάγονται στο σφυρί στο νερό δεν υπάρχουν τρυπώντας με τρυπάνι.
Υψηλά σφυριά πίεσης αέρα DTH χωρίς πλεονεκτήματα βαλβίδων ποδιών:
1. Από το πρόβλημα του σπασίματος βαλβίδων ποδιών και της επέκτασης και της συστολής.
2. Πιό μικρή κατανάλωση ενέργειας και μεγαλύτερη συχνότητα αντίκτυπου.
Η ταχύτητα διάτρυσης είναι 15-30% υψηλότερο από αυτή με τη βαλβίδα ποδιών.
3. Απλή δομή, αξιόπιστα μέρη, μακράς διαρκείας έκταση, εύκολη και φτηνή συντήρηση.
4. Χαμηλότεροι αέρας και κατανάλωση πετρελαίου. Η κατανάλωση πετρελαίου είναι για 10% χαμηλότερο από αυτό με τη βαλβίδα ποδιών.
QL χαρακτηριστικά γνωρίσματα σφυριών σειράς DTH:
1. Διανομή αέρα Valveless, πιό αξιόπιστη.
2. Το απλό σχέδιο του εμβόλου. Μακράς διαρκείας έκταση.
3. Αποδοτικότερη ενεργειακή μεταφορά, γρηγορότερη ταχύτητα διάτρυσης, μικρή κατανάλωση αέρα, και πιό μικρή κατανάλωση πετρελαίου.
4. Λιγότερα εσωτερικά μέρη, απλή δομή, μακράς διαρκείας έκταση, λιγότερη αποτυχία και ευκολότερος να διατηρήσει επειδή όλα τα μέρη είναι υποβαλλόμενα σε θερμοθεραπεία.
5. Εύκολος να αποσυνθέσει επειδή το τοπ υποβρύχιο, το τσοκ κίνησης, και ο εξωτερικός κύλινδρος συνδέονται με το πολλαπλάσιο νήμα βημάτων.
QL πλεονεκτήματα σφυριών σειράς DTH:
1. Απλό και λογικό σχέδιο, εύκολο να συγκεντρώσει και να αποσυνθέσει, χαμηλό ποσοστό προβλήματος.
2. Μικρή κατανάλωση αέρα, ομαλή διάτρηση, μέγιστη δύναμη αντίκτυπου, υψηλό ποσοστό διείσδυσης.
3. Πολλαπλάσια ακριβής θερμική επεξεργασία με όλα τα μέρη σφυριών για να παρέχει τη μακριά διάρκεια ζωής υπό τις τραχύτερες συνθήκες εργασίας.
Εφαρμογές
Διαθέσιμος για όλες τις συνθήκες εργασίας, υψηλή επίδοση στα προγράμματα διάτρυσης φρεατίων υπερφορτίου και νερού
Συσκευασία σφυριών DTH
Εμπορικό σήμα MIROC® εργαλείων διατρήσεων βράχου
Η γραμμή παραγωγής εργαλείων διατρήσεων βράχου MIROC® από KSQ τις τεχνολογίες (Πεκίνο) Co.Ltd. είναι το αποτέλεσμα των ετών προηγμένης εφαρμοσμένης μηχανικής, κατασκευής ακρίβειας, και αφιέρωσης στη χρήση των υψηλής ποιότητας υλικών.
MIROC® τα εργαλεία διατρήσεων βράχου χρησιμοποιούνται από πολλούς τρυπώντας με τρυπάνι επαγγελματίες σχετικούς με τη μεταλλεία, κατασκευή, ανοίγοντας, και εξορύσσοντας τα προγράμματα σε όλο τον κόσμο.
MIROC® τα εργαλεία διατρήσεων βράχου περιλαμβάνουν:
Επιχείρηση
Εξαιρετική τεχνική τεχνογνωσία Co. Ltd.provides τεχνολογιών KSQ (Πεκίνο) στην ανάπτυξη, την παραγωγή, και την εφαρμογή. Η επιχείρηση έχει υιοθετήσει τις προηγμένες διαδικασίες παραγωγής για να εξασφαλίσει τους υψηλής ποιότητας χάλυβες και τα ένθετα καρβιδίου βολφραμίου για τα τρυπώντας με τρυπάνι εξαρτήματα βράχου της. Το προσωπικό του καταλαβαίνει τις ανάγκες διατρήσεων των πελατών και έχει τις δεξιότητες υπηρεσιών για να συστήσει τα σωστά εργαλεία διατρήσεων για την εργασία.
Οι πεπειραμένοι υπεύθυνοι για την ανάπτυξη προϊόντων του μπορούν επίσης να δημιουργήσουν τα εργαλεία συνήθειας. Επιπλέον, η ομάδα ανάπτυξης της επιχείρησης εισάγει τα καινοτόμα προϊόντα κάθε χρόνο – εργαλεία που εξετάζονται αυστηρά στον τομέα και αποδεικνύονται για να αποδώσουν πέρα από τις προσδοκίες βιομηχανίας.
