Τόπος καταγωγής: | Κίνα |
Μάρκα: | MIROC down the hole hammer drill tool |
Πιστοποίηση: | SGS certified, ISO |
Αριθμό μοντέλου: | Κομμάτι κουμπιών DTH |
Ποσότητα παραγγελίας min: | 1 κομμάτι τρυπανιών κουμπιών κομματιών DTH |
---|---|
Τιμή: | Negotiation |
Συσκευασία λεπτομέρειες: | κιβώτιο χαρτοκιβωτίων ή ξύλινο κιβώτιο |
Χρόνος παράδοσης: | 25 ημέρες |
Δυνατότητα προσφοράς: | 20000 τεμάχια ανά μήνα |
εφαρμογή: | Διάτρηση φρεατίων νερού, διάτρηση λατομείων, διάτρηση βράχου κατασκευής | Τύπος σφυριών: | RE345 |
---|---|---|---|

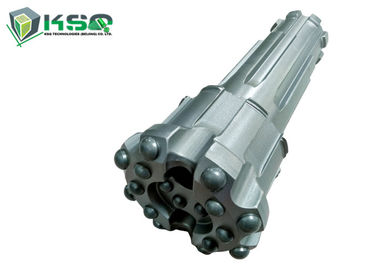

Διάμετρος κομματιών: | 133mm 140mm 146mm 152mm 165mm | όνομα: | Κομμάτι κουμπιών DTH |
Μέθοδος τρυπανιών: | Διάτρηση DTH (κάτω από την τρύπα) | Dia κουμπιών: | 10x14mm, 9x16mm |
Υψηλό φως: | τοποθετημένα αιχμή καρβίδιο κομμάτια τρυπανιών,dth κομμάτια σφυριών |
RC αντίστροφα σφυρί και κομμάτι κυκλοφορίας DTH σειράς
RC το αντίστροφο σφυρί κυκλοφορίας DTH σειράς είναι το πιό πρόσφατο αναπτυγμένο προϊόν της επιχείρησής μας. Χρησιμοποιείται κυρίως για τη βαθιούς διάτρηση εξερεύνησης και τον έλεγχο βαθμού μεταλλεύματος.
Έχει τα ακόλουθα χαρακτηριστικά:
1. Με βάση την προηγούμενη εμπειρία των συνηθισμένων σφυριών, που συνδυάστηκε με τα χαρακτηριστικά γνωρίσματα του recerse το σφυρί κυκλοφορίας, βελτιστοποίησε την εσωτερική δομή και την ιδανική ενεργειακή μεταφορά, εξασφαλίζοντας κατά συνέπεια τη σειρά σφυριών που με τη γρήγορα ομαλή και συνεχή δειγματοληψία.
2. Η εσωτερική δομή είναι πολύ απλή με τα συστατικά της υψηλής ακαμψίας, εξασφαλίζοντας κατά συνέπεια μακράς διαρκείας και εύκολη συντήρηση του σφυριού.
3. Ο σωλήνας συλλογής υιοθετεί ένα intergrative σχέδιο και μπορεί να αντικατασταθεί χωρίς αποσύνθεση του σφυριού. Με την επεξεργασία ανθρακοποίησης, έχει την καλή λειαντική αντίσταση.
4. Εξοπλισμένος με τα κομμάτια που σχεδιάζονται με το δίπλωμα ευρεσιτεχνίας. Απλά με την αντικατάσταση του κομματιού τρυπανιών, το ίδιο σφυρί μπορεί τρύπες τρυπανιών των διαφορετικών μεγεθών που εξασφαλίζουν ότι το δείγμα δεν είναι μολυσμένο.
5. Στο δύσκολο όρο όπως το χαλαρό χώμα, η σκληρή ροκ και η αφθονία του νερού υπάρχουν, η δειγματοληψία μπορεί να γίνει καλά.
Αρχή εργασίας
1. Με το έμβολο που στηρίζονται στο κομμάτι κρούσης και το σφυρί που κλείνουν επάνω στη θέση διάτρυσης, ο υψηλός αέρας κατευθύνεται κατώτατη αίθουσα του σφυριού και των ανελκυστήρων εμβόλων. Αυτό αρχίζει τον κύκλο εμβόλων.
2. Καθώς το έμβολο ταξιδεύει προς τα πάνω διαμορφώνει τη τοπ αίθουσα με τη διαμόρφωση μιας σφραγίδας με τον εσωτερικό σωλήνα και την ταυτότητα το έμβολο. Η περαιτέρω μετακίνηση σφραγίζει το λιμένα που ταΐζει την κατώτατη αίθουσα και επίσης ταυτόχρονα απελευθερώνει τη σφραγίδα στην κατώτατη αίθουσα που επιτρέπει στον αέρα για να επεκταθεί και να εξαντλήσει κάτω από τα αυλακωήταν του κομματιού κρούσης. Συγχρόνως το τοπ λιμένα αιθουσών ανοίγουν που τροφοδοτεί τον υψηλό αέρα την προηγουμένως διαμορφωμένη τοπ αίθουσα που αυξάνει έτσι την πίεση επάνω από το έμβολο και που αναγκάζει την πίσω κάτω.
3.During ο κάτω κύκλος ή η δύναμη κτυπά το ξανασφράγισμα εμβόλων κατώτατη αίθουσα στο θάμνο ρουλεμάν εμβόλων που σταματά έτσι τον αέρα εξάτμισης και που δημιουργεί μια αίθουσα του υψηλού αέρα κάτω από το έμβολο που αναγκάζει την υποστήριξη εμβόλων το σφυρί.
4. Η ανύψωση του σφυριού του κατώτατου σημείου της τρύπας επιτρέπει στο κομμάτι κρούσης για να γλιστρήσει κάτω από το υποβρύχιο κίνησης που επιτρέπει επίσης στο έμβολο για να γλιστρήσει κάτω από το σφυρί και να στηριχτεί στο θάμνο ρουλεμάν εμβόλων. Το πρόσωπο απεργίας εμβόλων και το πρόσωπο απεργίας του κομματιού κρούσης δεν μπορούν τώρα να μπουν σε την επαφή που επιτρέπει έτσι ελεύθερη ροή του υψηλού αέρα άμεσα μέσω του σφυριού χωρίς την ανακύκλωση σφυριών.
Τύπος σφυριών DTH | HRC45 | HRC55 | HRC65 | HRC52 | RC542 | RC543 | RC545 | RC547 | |
Μήκος (λιγότερο κομμάτι) | χιλ. | 1020 | 1111 | 1250 | 1208 | 1191 | 1191 | 1261 | 1270 |
Βάρος (αποκλείοντας το κομμάτι) | κλ | 94 | 66.5 | 110 | 70 | 57 | 62 | 65 | 71 |
Εξωτερική διάμετρος | χιλ. | 99 | 126 | 146 | 126 | 109.5 | 116 | 117.5 | 124.5 |
Κνήμη κομματιών | HRC45 | HRC55 | HRC65 | PR52 | RE542 | RE542 | RE545 | RE547 | |
Σειρά τρυπών | χιλ. | 114-127 | 133-152 | 155-190 | 133-146 | 113-130 | 120-135 | 122-135 | 130-146 |
Νήμα σύνδεσης | επάνω στο νήμα του σωλήνα τρυπανιών | 3.5» -» remet 4 4» metzke |
4» -» remet 4,5 4» -» metzke 4,5 |
4.5» remet 4.5» metzke |
|||||
πίεση εργασίας | MPA | 1.0-3.0 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 |
Ποσοστό αντίκτυπου στο MPA 1,7 | Hz | 30 | 35 | 28 | 35 | 35 | 35 | 35 | 35 |
Συνιστώμενη ταχύτητα περιστροφής | r/min | 25-40 | 25-40 | 25-40 | 25-40 | 25-40 | 25-40 | 25-40 | 25-40 |
Κατανάλωση αέρα (m3/min | 1.0 MPA | 8 | 16 | 20 | 16 | 12 | 12 | 16 | 16 |
1.8Mpa | 12 | 22 | 26 | 22 | 18 | 18 | 22 | 22 | |
2.4Mpa | 16 | 28 | 35 | 28 | 26 | 26 | 28 | 28 |
