| Τόπος καταγωγής: | Ήχος καμπάνας Κίνα της Shan (ηπειρωτική χώρα) |
| Μάρκα: | MIROC |
| Πιστοποίηση: | API |
| Αριθμό μοντέλου: | DHD360, D65, COP64 |
| Ποσότητα παραγγελίας min: | 1 κομμάτι |
|---|---|
| Συσκευασία λεπτομέρειες: | Χαρτοκιβώτιο ή ξύλινο κιβώτιο |
| Χρόνος παράδοσης: | 1-15 ημέρες |
| Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 8000 κομμάτια το μήνα |
| Όνομα: | σφυρί 6 ίντσας DTH | Σειρά: | DHD, QL, SD |
|---|---|---|---|
| Χρώμα: | Εξατομικεύσιμο χρώμα | νήμα: | API 3 1/2» κανονισμός |
| Κνήμη κομματιών: | DHD360 COP64 D65 | Πλεονέκτημα: | Καλή ποιότητα |
| Υψηλό φως: | κάτω από το σφυρί τρυπών,Κάτω από το σφυρί τρυπών |
||

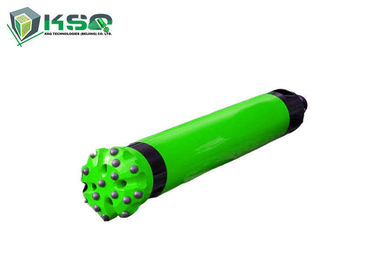

Τρυπώντας με τρυπάνι τρύπα από 165 σε 190mm DHD360 COP64 D65 σφυριά 6 ιντσών για τη μεταλλεία και την κατασκευή
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ
MIROC προσφέρει μια από τις πληρέστερες γραμμές κάτω από τα τρυπάνια τρυπών και downhole τα κομμάτια που κυμαίνονται από 3,5» – 36» (89mm – 914mm) που σχεδιάζονται για τη μέγιστη απόδοση σε όλες τις εφαρμογές διάτρυσης βράχου που περιλαμβάνουν αλλά δεν περιορίζονται το ίδρυμα & η γεωτεχνική διάτρηση, blasthole τρυπώντας με τρυπάνι στα λατομεία & τα ορυχεία, waterwell & τις γεωθερμικές γεωτρήσεις, το πετρέλαιο & το αέριο υποδοχές βράχου η διάτρυση, η οριζόντια κατευθυντική διάτρηση, και της μετάδοσης & της διανομής χρησιμότητας.
Επιλογή του σωστού σφυριού
Η βέλτιστη σειρά του μεγέθους τρυπών για τη διάτρηση DTH είναι 90 χιλ. (3,5») σε 254 χιλ. (10»). Οι μικρότερες τρύπες τρυπιούνται με τρυπάνι γενικά χρησιμοποιώντας tophammer τις εγκαταστάσεις γεώτρησης τρυπανιών, και οι μεγαλύτερες τρύπες χρησιμοποιούν γενικά τις περιστροφικές εγκαταστάσεις γεώτρησης τρυπανιών.
Πλεονέκτημα
• Κύριο steerability βιομηχανίας
• Σημαντικό ποσοστό διείσδυσης
• Το απλό σχέδιο επιτρέπει τη συντήρηση τομέων
• Η μειωμένη απαίτηση αέρα οδηγεί στο χαμηλότερο κόστος ανά πόδι
• Αποδοτικότερο και ανθεκτικό εσωτερικό σχέδιο
• Η λειτουργία υψηλής συχνότητας των τρυπανιών βράχου παρέχει τη λιγότερη δόνηση
Τεχνικό εγχειρίδιο του σφυριού DTH
|
Χαμηλή πίεση Σφυρί DTH |
Πρότυπο |
Διάτρηση Διάμετρος (χιλ.) |
Σφυρί Μήκος (χιλ.) |
Εξωτερικός Διάμετρος (χιλ.) |
Εργασία Πίεση (MPA) |
Αέρας Κατανάλωση (m3/min) |
Ροπή (N.m) |
Αντίκτυπος Συχνότητα (n/min) |
| 1 | DTH65B | ø68 - 70 | 745 | ø61.2 | 0.5 - 0,7 | 2.5 | 51 | ≥810 |
| 2 | DTH70 | ø72 - 74 | 803 | ø67.2 | 0.5 - 0,7 | 3 | 70 | ≥810 |
| 3 | DTH76 | ø74 - 76 | 766 | ø67.2 | 0.5 - 0,7 | 3 | 75 | ≥810 |
| 4 | DTH80 | ø80 - 82 | 796 | ø72 | 0.5 - 0,7 | 5 | 81 | ≥800 |
| 5 | Dth80-ΙΙ | ø75 - 80 | 756 | ø67 | 0.5 - 0,7 | 3 | 75 | ≥810 |
| 6 | DTH80X | ø80 - 82 | 756 | ø72 | 0.5 - 0,7 | 4.5 | 75 | ≥800 |
| 7 | DTH80XD | ø80 - 90 | 735 | ø74 | 0.5 - 0,7 | 5.5 | 85 | ≥800 |
| 8 | DTH90 | ø90 - 130 | 796 | ø80.2 | 0.5 - 0,7 | 6 | 110 | ≥820 |
| 9 | Dth90-Ι | ø90 - 130 | 796 | ø80 | 0.5 - 0,7 | 5.5 | 120 | ≥820 |
| 10 | DTH110 | ø110 - 150 | 838 | ø98 | 0.5 - 0,7 | 11 | 180 | ≥830 |
| 11 | DTH150 | ø150 - 185 | 908 | ø137 | 0.5 - 0,7 | 17 | 340 | ≥800 |
| 12 | DTH170 | ø170 - 250 | 1023 | ø156 | 0.5 - 0,7 | 19.5 | 420 | ≥790 |
|
Υψηλή πίεση Σφυρί DTH |
Πρότυπο |
Διάτρηση Διάμετρος (χιλ.) |
Σφυρί Μήκος (χιλ.) |
Εξωτερικός Διάμετρος (χιλ.) |
Εργασία Πίεση (MPA) |
Αέρας Κατανάλωση (m3/min) |
Ροπή (N.m) |
Αντίκτυπος Συχνότητα (n/min) |
| 1 | DTH330 | ø82 - 85 | 867 | ø71 | 0.8 - 2.1 | 3 - 12 | 150 | ≥800 |
| 2 | DTH335 | ø90 - 93 | 908 | ø81 | 0.8 - 2.1 | 4.3 - 14.2 | 205 | 950 - 1500 |
| 3 | DTH340 | ø105 - 130 | 1052 | ø92 | 0.8 - 2.1 | 3.5 - 18 | 304 | ≥800 |
| 4 | DTH345 | ø105 - 130 | 1034 | ø98 | 0.8 - 2.1 | 3.5 - 15 | 335 | ≥800 |
| 5 | DTH345K | ø110 - 130 | 994 | ø98 | 0.8 - 2.1 | 3.5 - 15 | 400 | ≥820 |
| 6 | DTH350 | ø130 - 152 | 1387 | ø114 | 0.8 - 2.1 | 5.7 - 18 | 590 | 810 - 1470 |
| 7 | DTH355 | ø130 - 152 | 1220 | ø124 | 0.8 - 2.1 | 6.5 - 18 | 700 | 810 - 1500 |
| 8 | DTH355K | ø130 - 152 | 1098 | ø124 | 0.8 - 2.1 | 4.5 - 18 | 800 | 840 - 1500 |
| 9 | DTH360 | ø152 - 305 | 1450 | ø136 | 0.8 - 2.1 | 8.5 - 25 | 822 | 820 - 1475 |
| 10 | DTH380 | ø203 - 350 | 1551 | ø181 | 0.8 - 2.1 | 12 - 31 | 1560 | 860 - 1510 |
| 11 | DTH3120 | ø302 - 508 | 1934 | ø275 | 0.8 - 2.1 | 14 - 45 | 2410 |
980 - 1446 |
Προδιαγραφή των κομματιών DTH
| Χαμηλά κομμάτια πίεσης αέρα DTH | |||||
| Τύπος | Διάμετρος (χιλ.) | Κουμπιά | Ξεπλένοντας τρύπες | ||
| Μέτωπο (No*mm) | Μετρητής (No.*mm) | ||||
| 1 | CIR80 | 80 | 2*12, 2*12 | 6*13 | 2 |
| 2 | CIR90 | 90 | 4*12 | 6*14 | 3 |
| 3 | 93 | 4*12 | 6*14 | 3 | |
| 4 | 95 | 4*12 | 6*14 | 3 | |
| 3» υψηλής πίεσης κομμάτια DTH | |||||
| Τύπος | Διάμετρος (χιλ.) | Κουμπιά | Ξεπλένοντας τρύπες | ||
| Μέτωπο (No*mm) | Μετρητής (No.*mm) | ||||
| 1 | DHD3.5/M30 | 90 | 4*12, 2*12 | 8*12 | 2 |
| 2 | 95 | 4*12, 2*12 | 8*12 | 2 | |
| 3 | 100 | 4*13, 2*13 | 8*13 | 2 | |
| 4 | 105 | 4*14, 2*14 | 8*14 | 2 | |
| 4» υψηλής πίεσης κομμάτια DTH | |||||
| Τύπος | Διάμετρος (χιλ.) | Κουμπιά | Ξεπλένοντας τρύπες | ||
| Μέτωπο (No*mm) | Μετρητής (No.*mm) | ||||
| 1 |
DHD340/SD4/ QL40/M40 |
110 | 4*14, 2*14 | 8*14 | 2 |
| 2 | 115 | 4*14, 2*14 | 8*14 | 2 | |
| 3 | 121 | 4*14, 2*14 | 8*14 | 2 | |
| 4 | 127 | 4*14, 3*14 | 8*14 | 2 | |
| 5 | 130 | 4*14, 3*14 | 8*16 | 2 | |
| 6 | 133 | 4*14, 3*14 | 8*16 | 2 | |
| 5» υψηλής πίεσης κομμάτια DTH | |||||
| Τύπος | Διάμετρος (χιλ.) | Κουμπιά | Ξεπλένοντας τρύπες | ||
| Μέτωπο (No*mm) | Μετρητής (No.*mm) | ||||
| 1 |
DHD350/SD5/ QL50/M50 |
130 | 3*14, 4*14 | 9*16 | 2 |
| 2 | 133 | 3*14, 4*14 | 9*16 | 2 | |
| 3 | 140 | 3*16, 4*16 | 9*16 | 3 | |
| 4 | 146 | 3*16, 4*16 | 9*16 | 3 | |
| 5 | 152 | 3*16, 5*16 | 9*18 | 3 | |
| 6» υψηλής πίεσης κομμάτια DTH | |||||
| Τύπος | Διάμετρος (χιλ.) | Κουμπιά | Ξεπλένοντας τρύπες | ||
| Μέτωπο (No*mm) | Μετρητής (No.*mm) | ||||
| 1 |
DHD360/SD6/ QL60/M60 |
152 | 4*16, 4*16 | 8*18 | 2 |
| 2 | 155 | 4*16, 4*16 | 8*18 | 2 | |
| 3 | 159 | 4*16, 4*16 | 8*18 | 2 | |
| 4 | 165 | 4*16, 4*16 | 8*18 | 2 | |
| 5 | 172 | 4*18, 4*18 | 8*18 | 2 | |
| 6 | 178 | 4*18, 4*18 | 8*18 | 2 | |
| 7 | 190 | 3*18, 5*18 | 9*18 | 3 | |
| 8 | 203 | 3*18, 6*18 | 9*18 | 3 | |
| 8» υψηλής πίεσης κομμάτια DTH | |||||
| Τύπος | Διάμετρος (χιλ.) | Κουμπιά | Ξεπλένοντας τρύπες | ||
| Μέτωπο (No*mm) | Μετρητής (No.*mm) | ||||
| 1 |
DHD380/SD8/ QL80/M80 |
200 | 6*18, 6*18 | 9*18 | 3 |
| 2 | 203 | 6*18, 6*18 | 9*18 | 3 | |
| 3 | 216 | 6*18, 6*18 | 9*18 | 3 | |
| 4 | 219 | 6*18, 6*18 | 9*18 | 3 | |
| 5 | 222 | 6*18, 9*18 | 9*18 | 3 | |
| 6 | 226 | 3*18, 5*18 | 12*18, 6*18 | 3 | |
| 7 | 229 | 3*18, 5*18 | 12*18, 6*18 | 3 | |
| 8 | 241 | 3*18, 5*18 | 12*18, 6*18 | 3 | |
| 9 | 251 | 3*18, 6*18 | 12*18, 6*18 | 3 | |
| 10 | 254 | 3*18, 7*18 | 12*18, 6*18 | 3 | |
| 11 | 270 | 3*18, 8*18 | 12*18, 6*18 | 3 | |
| 12 | 305 | 6*18, 8*18 | 12*18, 9*18 | 3 | |
