| Όνομα: | Μόνο τρυπώντας με τρυπάνι μπουλόνι αγκύρων | Ικανότητα: | 200KN-8000KN |
|---|---|---|---|
| Τύπος: | Μπουλόνι αγκύρων, μόνη τρυπώντας με τρυπάνι άγκυρα | Διάμετρος: | 25mm-130mm |
| Διάμετρος κομματιών τρυπανιών: | 38mm | ||
| Υψηλό φως: | φραγμός αγκύρων 3m μόνος τρυπώντας με τρυπάνι,R38 μόνος τρυπώντας με τρυπάνι φραγμός αγκύρων,μόνος τρυπώντας με τρυπάνι φραγμός αγκύρων αποκατάστασης μεταλλείας |
||

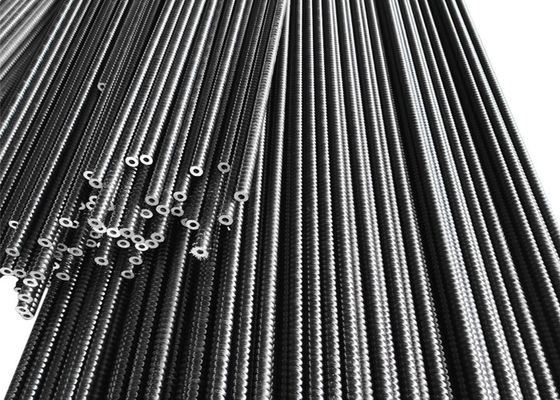

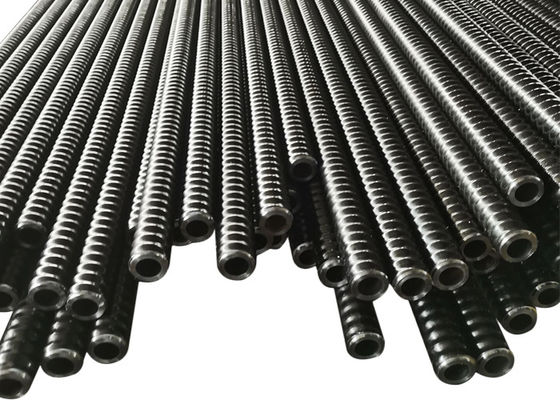

500/400KN 3m μόνος τρυπώντας με τρυπάνι φραγμός R38/21 αγκύρων για τη μεταλλεία και την αποκατάσταση
Μπουλόνι αγκύρων
Το μπουλόνι αγκύρων σημαίνει μια ράβδο που μεταφέρει τις δομές ή το γεωτεχνικό φορτίο σχηματισμούς ενός στους σταθερούς βράχου,

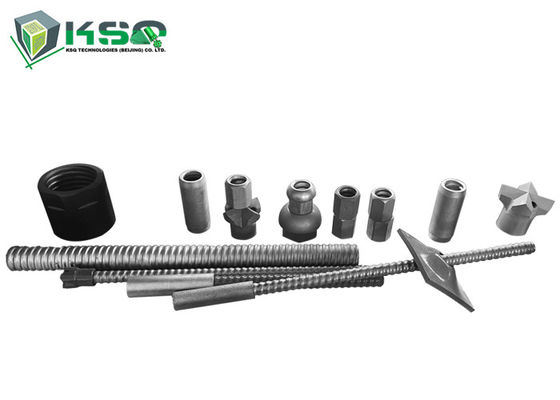

consistsof ράβδος, κομμάτι τρυπανιών, σύζευξη, πιάτο, να εμποτίσει βουλώνει και καρύδι. Έχει χρησιμοποιηθεί ευρέως,
μεταλλεία, σταθεροποίηση κλίσεων, tunneldiseasestreatment και υποστήριξη στεγών των undergroundworks. Είναι για
το χαλαρό έδαφος (ο άργιλος, στρώνει με άμμο εύθρυπτο κ.λπ.) κοίλη ράβδος αγκύρων αποτελείται από τον άνευ ραφής σωλήνα με υψηλής αντοχής.
Χαρακτηριστικά γνωρίσματα του κοίλου εμποτίζοντας μπουλονιού αγκύρων:
Το κοίλο σχέδιο, εφαρμόζει τη να εμποτίσει λειτουργία σωλήνων, αποφεύγει την απώλεια κονιάματος κατά παραδοσιακό να εμποτίσει
σωλήνας που εξάγεται. Να εμποτίσει το σύνολο, και μπορεί να επιτύχει την πίεση εμποτίζοντας για να βελτιώσει την ποιότητα προγράμματος.
Το κέντρο είναι καλό, το mortor μπορεί να τυλίξει το σώμα μπουλονιών μαζί, έτσι ώστε μπορεί να αποφύγει τη διάβρωση στο achibe εμπρός
ενισχυτικοί σκοποί όρου.
Εύκολη εγκατάσταση, χωρίς επεξεργασία onsite των νημάτων. Μπορεί να εγκατασταθεί εύκολα ένα πιάτο, καρύδι.
Περιγραφή μπουλονιών αγκύρων selt-διατρήσεων
Μπορεί οργανισμοί που τρυπούν με τρυπάνι, που εμποτίζουν και που δένουν συνολικά.
Έχει τις ευρείες προδιαγραφές. Διάμετρος: 25130mm.
Qucik και εύκολη κατασκευή, υψηλή αποδοτικότητα.
Χρησιμοποιημένοι αδιαπέραστοι περιβάλλοντες βράχοι.
Χαρακτηριστικά γνωρίσματα
■Ο τένοντας χρησιμεύει ταυτόχρονα ως μια ράβδος τρυπανιών
■Εξαιρετικά γρήγορη εγκατάσταση επειδή η διάτρηση γεωτρήσεων απολύεται με την ταυτόχρονες διάτρηση και να εμποτίσει
■Το σύστημα μπορεί να εγκατασταθεί στα περιορισμένα διαστήματα που χρησιμοποιούν τον απλό και συμπαγή τρυπώντας με τρυπάνι εξοπλισμό
■Μεταβλητά σχέδια αποζημιώσεων αγκυροβολίου και γωνίας
■Το ανώμαλο σώμα ρευστοκονιάματος ενισχύει την ικανότητα
■Τα κομμάτια τρυπανιών είναι διαθέσιμα για τους διάφορους επίγειους όρους
■Μπορέστε να χρησιμοποιηθείτε ως έτσι
Τομείς της εφαρμογής
■Σταθεροποίηση κλίσεων, αναχωμάτων και βράχου
■Στηρίγματα και ανασκαφές
■Σταθεροποίηση του πλέγματος πτώσης βράχου
■Εμπόδια χιονοστιβάδων
■Θεμέλια
Μπουλόνι αγκύρων
Στοιχεία Technial μπουλονιών αγκύρων ρ-νημάτων
|
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
|
Εξωτερική διάμετρος (χιλ.) |
25 |
32 |
32 |
38 |
51 |
51 |
76 |
76 |
|
Εσωτερική διάμετρος (χιλ.) |
14 |
20 |
16 |
21 |
36 |
33 |
52 |
45 |
|
Τελευταία χωρητικότητα φορτίων (KN) |
200 |
280 |
360 |
500 |
550 |
800 |
1600 |
1900 |
|
Χωρητικότητα φορτίων παραγωγής (KN) |
150 |
230 |
280 |
400 |
450 |
630 |
1200 |
1500 |
|
Εκτατή δύναμη, Rp0.2 (N/mm2) |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
Δύναμη παραγωγής, Rp0.2 (N/mm2) |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
|
Βάρος (Kg/m) |
2.3 |
3.2 |
3.6 |
5.5 |
6.5 |
8.0 |
16.0 |
19.7 |
|
Τύπος νημάτων (αριστερός) |
ISO10208 |
ISO1720 |
MAIT76 πρότυπα |
|||||
|
Βαθμός χάλυβα |
En10083-1 En10083-1 (χάλυβας δομών κραμάτων) |
|||||||
|
Έναντι του χάλυβα άνθρακα, ο χάλυβας δομών κραμάτων έχει την υψηλή αντιδιαβρωτική ικανότητα και υψηλό μηχανικό. |
||||||||
Στοιχεία Technial μπουλονιών αγκύρων τ-νημάτων
|
Τύπος φραγμών |
Έξω Διάμετρος (χιλ.) |
Μέσα Διάμετρος (χιλ.) |
Διατομή (mm2) |
Τελευταίος Φορτίο KN |
Σημείο παραγωγής KN |
Βάρος (kg/m) |
Νήμα που αφήνεται Δεξής |
|
30/11 |
30 |
11 |
446 |
320 |
260 |
3.3 |
Ανελκυστήρας ή δικαίωμα |
|
30/14 |
30 |
14 |
395 |
260 |
220 |
2.9 |
Ανελκυστήρας ή δικαίωμα |
|
30/16 |
30 |
16 |
382 |
220 |
180 |
2.7 |
Ανελκυστήρας ή δικαίωμα |
|
40/16 |
40 |
16 |
879 |
660 |
525 |
7.0 |
Ανελκυστήρας ή δικαίωμα |
|
40/20 |
40 |
20 |
726 |
539 |
430 |
5.6 |
Ανελκυστήρας ή δικαίωμα |
|
52/26 |
52 |
26 |
1337 |
929 |
730 |
10.0 |
Ανελκυστήρας ή δικαίωμα |
|
73/53 |
73 |
53 |
1160 |
1630 |
970 |
12.3 |
Ανελκυστήρας ή δικαίωμα |
|
73/56 |
73 |
56 |
1094 |
1414 |
785 |
11.1 |
Ανελκυστήρας ή δικαίωμα |
|
73/45 |
73 |
45 |
2265 |
1630 |
1180 |
17.8 |
Ανελκυστήρας ή δικαίωμα |
