Τόπος καταγωγής: | Ήχος καμπάνας Κίνα της Shan (ηπειρωτική χώρα) |
Μάρκα: | MIROC |
Πιστοποίηση: | API |
Αριθμό μοντέλου: | DTH380, μήκος 1550mm, νήμα API 4 1/2» |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 35-1500 pieces |
Συσκευασία λεπτομέρειες: | Χαρτοκιβώτιο ή ξύλινο κουτί |
Χρόνος παράδοσης: | 1-25 ημέρες |
Όροι πληρωμής: | Η MoneyGram L/C, D/A, D/P, T/T, Western Union, |
Δυνατότητα προσφοράς: | 8000 τεμάχια ανά μήνα |
τύπος: | Κομμάτι τρυπανιών, dth σφυρί | Υλικό: | Καρβίδιο βολφραμίου και υψηλής αντοχής χάλυβας κραμάτων |
---|---|---|---|
Επεξεργασία: | CNC άλεση και ιδιόκτητη θερμική επεξεργασία | Σειρά: | CIR, BR, ΣΠΌΛΑ, DHD, ΑΠΟΣΤΟΛΉ, QL, SD, NUMA |
Χρώμα: | Πράσινο, μπλε, χρυσό κ.λπ. | Αντίκτυπος/λ.: | 860-1510 |
Κνήμη κομματιών: | DHD340, QL40 και ούτω καθεξής. | Διάμετρος: | 89 - 510mm |
Υψηλό φως: | κάτω από τα εργαλεία διατρήσεων τρυπών,κάτω από το σφυρί τρυπών |

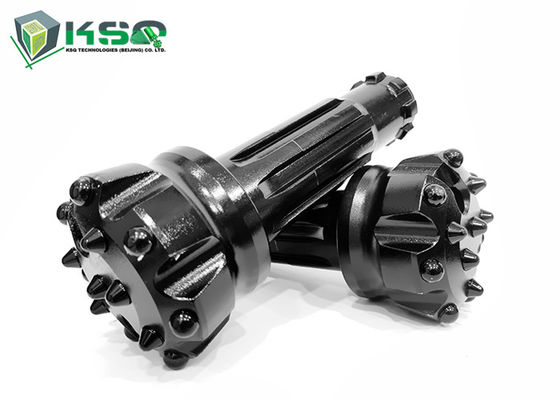

Υψηλή πίεση κάτω από το μήκος 1550mm νήμα API 4 1/2 κομματιών σφυριών τρυπών/DTH380»
Στη διάτρηση DTH, το κομμάτι διατρήσεων βράχου είναι μια συνέχεια της κνήμης, την οποία το έμβολο τρυπανιών βράχου χτυπά άμεσα. Δεδομένου ότι το έμβολο είναι στη απευθείας επαφή με το κομμάτι τρυπανιών, λίγη ενέργεια χάνεται. Αυτό δίνει DTH τρυπώντας ένα σχεδόν σταθερό ποσοστό διείσδυσης ανεξάρτητα από το μήκος τρυπών με τρυπάνι.
Τα κομμάτια DTH είναι ζευγαρωμένα με τα αντίστοιχα σφυριά τους (με τη διάτρυση της διαμέτρου τρυπών και της διαμόρφωσης αυλακώνω). Οι πελάτες μπορούν να προσαρμόσουν τα κομμάτια DTH τους με τους διάφορους τρόπους, όπως η αλλαγή του σχεδιαγράμματος ενθέτων καρβιδίου βολφραμίου (σφαιρικός, βαλλιστικός, κ.λπ.), του σχεδιαγράμματος προσώπου (επίπεδο πρόσωπο, κοίλος, κυρτός, κ.λπ.), και το ξέπλυμα των τρυπών.
• Μέσο στις μεγάλες τρυπώντας με τρυπάνι διαμέτρους μεγέθους
• Εργασίες στην υψηλή σειρά, ικανός των μηκών βαθιών τρυπών διάτρυσης
Ανταγωνιστικό πλεονέκτημα
• Αρίστης ποιότητας ένθετα καρβιδίου βολφραμίου
• Οι οργανισμοί κομματιών κατασκεύασαν από τον αρίστης ποιότητας χάλυβα και επεξεργάστηκαν χρησιμοποιώντας CNC κατάστασης προόδου τα μηχανήματα και τη θερμική επεξεργασία
Εφαρμογές του κομματιού DTH
• Υπόγεια μεταλλεία
• Να ανοίξει
• Benching λατομείων διαδικασίες
Προδιαγραφή των κομματιών DTH
Κώδικας προϊόντων και Συνοπτική περιγραφή |
Ξέπλυμα Τρύπες |
Διάμετρος (χιλ.) |
Βάρος (κλ) |
Κουμπιά μετρητών (No.x χιλ.) |
Μπροστινά κουμπιά (κανένα Χ χιλ.) |
DTH65PQ |
1 |
68 - 72 |
1.5 |
X12 4 |
X12 3 |
DTH75PQ |
3 |
75 - 77 |
2.4 |
X12 5 |
X12 3 |
DTH76PQ |
2 |
76 - 78 |
2.5 |
X12 5 |
X12 3 |
DTH76-78 |
2 |
78 - 82 |
2.6 |
X12 5 |
X12 3 |
DTH80PQ |
3 |
82 - 84 |
3 |
X12 5 |
X12 6 |
DTH90A |
3 |
90 - 95 |
3.6 |
6 X 14 |
X12 4 |
DTH80XD-90 |
3 |
90 - 95 |
3.4 |
X12 6 |
X12 4 |
Dth80-ΙΙ-80 |
3 |
80 - 82 |
3 |
X12 5 |
X12 4 |
DTH90B |
3 |
90 - 95 |
3.8 |
6 X 14 |
X12 4 |
DTH90T1 |
2 |
90 - 95 |
3.6 |
6 X 14 |
1 X12, X12 3 |
DTH90T2 |
2 |
90 - 95 |
3.8 |
6 X 14 |
X12 4 |
DTH90T3J |
3 |
90 - 95 |
3.6 |
6 X 14 |
X12 4 |
Τεχνικό εγχειρίδιο του σφυριού DTH
Πρότυπο |
Διάτρηση Διάμετρος (χιλ.) |
Μήκος (χιλ.) |
Εξωτερικός Διάμετρος (χιλ.) |
Εργασία Πίεση (MPA) |
Ροπή (N.m) |
Αντίκτυπος Συχνότητα (n/min) |
DTH65B |
ø68 - 70 |
745 |
ø61.2 |
0,5 - 0,7 |
51 |
≥810 |
DTH70 |
ø72 - 74 |
803 |
ø67.2 |
0,5 - 0,7 |
70 |
≥810 |
DTH76 |
ø74 - 76 |
766 |
ø67.2 |
0,5 - 0,7 |
75 |
≥810 |
DTH80 |
ø80 - 82 |
796 |
ø72 |
0,5 - 0,7 |
81 |
≥800 |
Dth80-ΙΙ |
ø75 - 80 |
756 |
ø67 |
0,5 - 0,7 |
75 |
≥810 |
DTH80X |
ø80 - 82 |
756 |
ø72 |
0,5 - 0,7 |
75 |
≥800 |
DTH80XD |
ø80 - 90 |
735 |
ø74 |
0,5 - 0,7 |
85 |
≥800 |
DTH90 |
ø90 - 130 |
796 |
ø80.2 |
0,5 - 0,7 |
110 |
≥820 |
Dth90-Ι |
ø90 - 130 |
796 |
ø80 |
0,5 - 0,7 |
120 |
≥820 |
DTH110 |
ø110 - 150 |
838 |
ø98 |
0,5 - 0,7 |
180 |
≥830 |
DTH150 |
ø150 - 185 |
908 |
ø137 |
0,5 - 0,7 |
340 |
≥800 |
DTH170 |
ø170 - 250 |
1023 |
ø156 |
0,5 - 0,7 |
420 |
≥790 |
DTH930 |
ø90 - 120 |
870 |
ø80.5 |
0,8 - 1,2 |
180 |
≥700 |
DTH4.5 |
ø110 - 150 |
917 |
ø98 |
0,8 - 1,2 |
300 |
≥800 |
DTH330 |
ø82 - 85 |
867 |
ø71 |
0,8 - 2,1 |
150 |
≥800 |
DTH335 |
ø90 - 93 |
908 |
ø81 |
0,8 - 2,1 |
205 |
950 - 1500 |
DTH340 |
ø105 - 130 |
1052 |
ø92 |
0,8 - 2,1 |
304 |
≥800 |
DTH345 |
ø105 - 130 |
1034 |
ø98 |
0,8 - 2,1 |
335 |
≥800 |
DTH345K |
ø110 - 130 |
994 |
ø98 |
0,8 - 2,1 |
400 |
≥820 |
DTH350 |
ø130 - 152 |
1387 |
ø114 |
0,8 - 2,1 |
590 |
810 - 1470 |
DTH355 |
ø130 - 152 |
1220 |
ø124 |
0,8 - 2,1 |
700 |
810 - 1500 |
DTH355K |
ø130 - 152 |
1098 |
ø124 |
0,8 - 2,1 |
800 |
840 - 1500 |
DTH360 |
ø152 - 305 |
1450 |
ø136 |
0,8 - 2,1 |
822 |
820 - 1475 |
DTH380 |
ø203 - 350 |
1551 |
ø181 |
0,8 - 2,1 |
1560 |
860 - 1510 |
DTH3120 |
ø302 - 508 |
1934 |
ø275 |
0,8 - 2,1 |
2410 |
980 - 1446 |
DTH440 |
ø115 - 130 |
998 |
ø98 |
0,8 - 2,1 |
402 |
850 - 1320 |
DTH450 |
ø130 - 152 |
1087 |
ø118 |
0,8 - 2,1 |
840 |
850 - 1600 |
DTH460 |
ø165 - 216 |
1076 |
ø146 |
0,8 - 2,1 |
980 |
860 - 1610 |
DTH480 |
ø203 - 254 |
1450 |
ø181 |
0,8 - 2,1 |
1870 |
1100 - 1350 |
DTHF335 |
ø90 - 105 |
1143 |
ø85 |
0,7 - 2,1 |
475 |
≥800 |
DTHF345 |
ø110 - 130 |
1281 |
ø105 |
0,7 - 2,1 |
600 |
≥800 |
DTHF355 |
ø135 - 155 |
1292 |
ø124 |
0,8 - 2,1 |
791 |
810 - 1200 |
DTHF365 |
ø160 - 200 |
1345 |
ø154 |
0,8 - 2,1 |
950 |
600 - 1100 |
DTHF385 |
ø200 - 254 |
1578 |
ø190 |
0,8 - 2,1 |
1040 |
660 - 1208 |
DTHF3105 |
ø254 - 311 |
1440 |
ø250 |
0,8 - 2,4 |
1260 |
600 - 1230 |
DTHF3125 |
ø311 - 360 |
1430 |
ø270 |
0,8 - 2,4 |
1250 |
600 - 1150 |
