| ΤΥΠΟΣ: | Σφυριά και κομμάτια DTH | Υλικό: | Καρβίδιο βολφραμίου/YK05 |
|---|---|---|---|
| Επεξεργασία: | Θερμική επεξεργασία | Χρώμα: | Μπλε, χρυσό κ.λπ. |
| Αντίκτυπος/λ.: | <860> | Κνήμη κομματιών: | Numa, Numa, SD, SD, QL |
| Υψηλό φως: | κάτω από τα εργαλεία διατρήσεων τρυπών,κάτω από το σφυρί τρυπών |
||

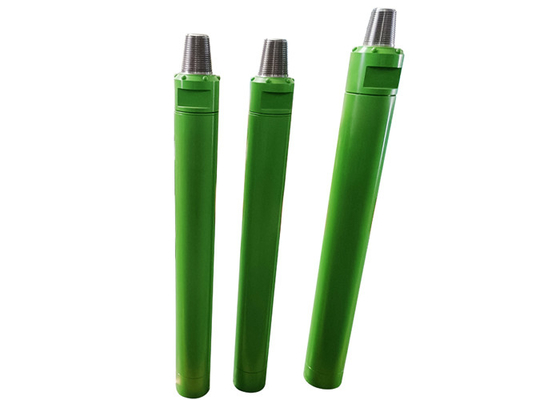

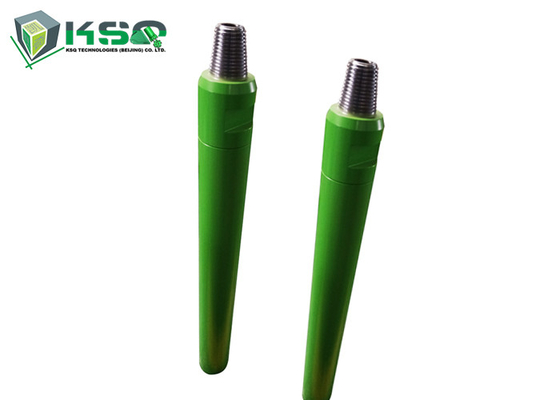

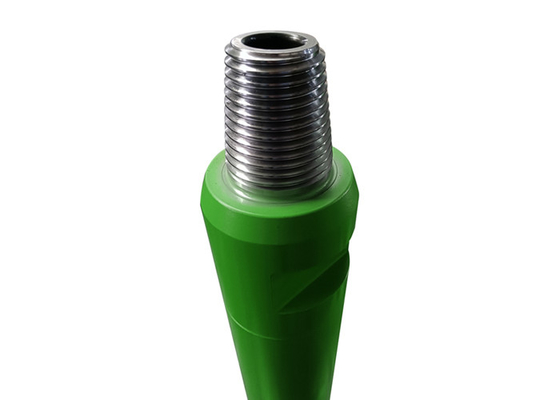

Εργαλεία διατρήσεων φρεατίων νερού DTH, κομμάτι QL80 M80 DTH και κάτω τρυπάνι σφυριών τρυπών
Στη διάτρηση DTH, το κομμάτι διατρήσεων βράχου είναι μια συνέχεια της κνήμης, την οποία το έμβολο τρυπανιών βράχου χτυπά άμεσα. Δεδομένου ότι το έμβολο είναι στη απευθείας επαφή με το κομμάτι τρυπανιών, λίγη ενέργεια χάνεται. Αυτό δίνει DTH τρυπώντας ένα σχεδόν σταθερό ποσοστό διείσδυσης ανεξάρτητα από το μήκος τρυπών με τρυπάνι.
Τα κομμάτια DTH είναι ζευγαρωμένα με τα αντίστοιχα σφυριά τους (με τη διάτρυση της διαμέτρου τρυπών και της διαμόρφωσης αυλακώνω). Οι πελάτες μπορούν να προσαρμόσουν τα κομμάτια DTH τους με τους διάφορους τρόπους, όπως η αλλαγή του σχεδιαγράμματος ενθέτων καρβιδίου βολφραμίου (σφαιρικός, βαλλιστικός, κ.λπ.), του σχεδιαγράμματος προσώπου (επίπεδο πρόσωπο, κοίλος, κυρτός, κ.λπ.), και το ξέπλυμα των τρυπών.
• Μέσο στις μεγάλες τρυπώντας με τρυπάνι διαμέτρους μεγέθους
• Εργασίες στην υψηλή σειρά, ικανός των μηκών βαθιών τρυπών διάτρυσης
Εφαρμογές του κομματιού DTH
• Υπόγεια μεταλλεία
• Να ανοίξει
• Benching λατομείων διαδικασίες
Ανταγωνιστικό πλεονέκτημα
• Αρίστης ποιότητας ένθετα καρβιδίου βολφραμίου
• Οι οργανισμοί κομματιών κατασκεύασαν από τον αρίστης ποιότητας χάλυβα και επεξεργάστηκαν χρησιμοποιώντας CNC κατάστασης προόδου τα μηχανήματα και τη θερμική επεξεργασία
Προδιαγραφή των κομματιών DTH
| Πρότυπο |
Ξέπλυμα Τρύπες |
Διάμετρος (χιλ.) |
Βάρος (κλ) |
Κουμπιά μετρητών (No.x χιλ.) |
Μπροστινά κουμπιά (κανένα Χ χιλ.) |
DTH Σφυρί |
|
DTH65PQ |
1 |
68 - 72 |
1.5 |
X12 4 |
X12 3 |
DTH65 |
|
DTH75PQ |
3 |
75 - 77 |
2.4 |
X12 5 |
X12 3 |
DTH70 |
|
DTH76PQ |
2 |
76 - 78 |
2.5 |
X12 5 |
X12 3 |
DTH76 |
|
DTH76-78 |
2 |
78 - 82 |
2.6 |
X12 5 |
X12 3 |
DTH76 |
|
DTH80PQ |
3 |
82 - 84 |
3 |
X12 5 |
X12 6 |
DTH80, DTH80X |
|
DTH90A |
3 |
90 - 95 |
3.6 |
6 X 14 |
X12 4 |
DTH80, DTH80X |
|
DTH80XD-90 |
3 |
90 - 95 |
3.4 |
X12 6 |
X12 4 |
DTH80XD |
|
Dth80-ΙΙ-80 |
3 |
80 - 82 |
3 |
X12 5 |
X12 4 |
Dth80-ΙΙ |
|
DTH90B |
3 |
90 - 95 |
3.8 |
6 X 14 |
X12 4 |
DTH90, DTH90-Ι |
|
DTH90T1 |
2 |
90 - 95 |
3.6 |
6 X 14 |
1 X12, X12 3 |
DTH90, DTH90-Ι |
|
DTH90T2 |
2 |
90 - 95 |
3.8 |
6 X 14 |
X12 4 |
DTH90, DTH90-Ι |
|
DTH90T3J |
3 |
90 - 95 |
3.6 |
6 X 14 |
X12 4 |
DTH90, DTH90-Ι |
Τεχνικό εγχειρίδιο του σφυριού DTH
|
Χαμηλή πίεση Σφυρί DTH |
Πρότυπο |
Διάτρηση Διάμετρος (χιλ.) |
Σφυρί Μήκος (χιλ.) |
Εξωτερικός Διάμετρος (χιλ.) |
Εργασία Πίεση (MPA) |
Αέρας Κατανάλωση (m3/min) |
Ροπή (N.m) |
Αντίκτυπος Συχνότητα (n/min) |
|
1 |
DTH65B |
ø68 - 70 |
745 |
ø61.2 |
0,5 - 0,7 |
2.5 |
51 |
≥810 |
|
2 |
DTH70 |
ø72 - 74 |
803 |
ø67.2 |
0,5 - 0,7 |
3 |
70 |
≥810 |
|
3 |
DTH76 |
ø74 - 76 |
766 |
ø67.2 |
0,5 - 0,7 |
3 |
75 |
≥810 |
|
4 |
DTH80 |
ø80 - 82 |
796 |
ø72 |
0,5 - 0,7 |
5 |
81 |
≥800 |
|
5 |
Dth80-ΙΙ |
ø75 - 80 |
756 |
ø67 |
0,5 - 0,7 |
3 |
75 |
≥810 |
|
Υψηλής πίεσης Σφυρί DTH |
Πρότυπο |
Διάτρηση Διάμετρος (χιλ.) |
Σφυρί Μήκος (χιλ.) |
Εξωτερικός Διάμετρος (χιλ.) |
Εργασία Πίεση (MPA) |
Αέρας Κατανάλωση (m3/min) |
Ροπή (N.m) |
Αντίκτυπος Συχνότητα (n/min) |
|
1 |
DTH330 |
ø82 - 85 |
867 |
ø71 |
0,8 - 2,1 |
3 - 12 |
150 |
≥800 |
|
2 |
DTH335 |
ø90 - 93 |
908 |
ø81 |
0,8 - 2,1 |
4.3 - 14,2 |
205 |
950 - 1500 |
|
3 |
DTH340 |
ø105 - 130 |
1052 |
ø92 |
0,8 - 2,1 |
3.5 - 18 |
304 |
≥800 |
|
4 |
DTH345 |
ø105 - 130 |
1034 |
ø98 |
0,8 - 2,1 |
3.5 - 15 |
335 |
≥800 |
|
5 |
DTH345K |
ø110 - 130 |
994 |
ø98 |
0,8 - 2,1 |
3.5 - 15 |
400 |
≥820 |
|
6 |
DTH350 |
ø130 - 152 |
1387 |
ø114 |
0,8 - 2,1 |
5.7 - 18 |
590 |
810 - 1470 |
