| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | MIROC Rock Drilling Tools |
| Πιστοποίηση: | API |
| Αριθμό μοντέλου: | Σφυρί QL80 DTH |
| Ποσότητα παραγγελίας min: | 1 σφυρί κομματιού DTH |
|---|---|
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | ΞΎΛΙΝΑ ΠΛΑΊΣΙΟ |
| Χρόνος παράδοσης: | 10-15 ημέρες |
| Όροι πληρωμής: | L / C, T / T |
| Δυνατότητα προσφοράς: | 20000 τεμάχια ανά μήνα |
| Όνομα προϊόντων: | DTH Hammer | Σειρά: | QL80 |
|---|---|---|---|
| Μέγεθος: | 8 σφυρί Dth ίντσας | Τύπος: | Με τη βαλβίδα ποδιών, χωρίς βαλβίδα ποδιών |
| χρήση: | Να ανοίξει, να εξαγάγει, εξόρυξη, φρεάτιο νερού | Χρώμα: | Πράσινο, μαύρο, πορτοκαλί, μπλε, χρυσό κ.λπ. |
| Υψηλό φως: | κάτω από τα εργαλεία διατρήσεων τρυπών,κάτω από το σφυρί τρυπών |
||

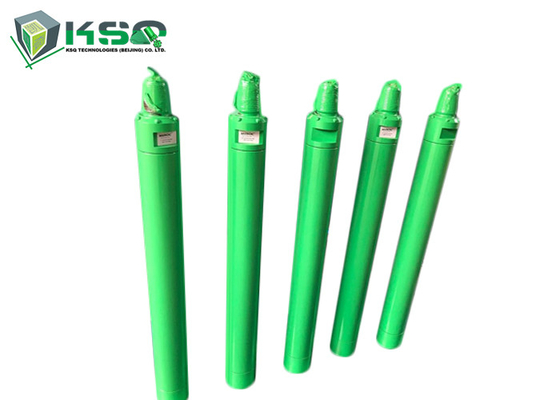

Valveless κάτω από τα εργαλεία διατρήσεων τρυπών 8 ίντσα με το υψηλό αποδοτικό σφυρί Dth ενεργειακής μεταφοράς
Στα σφυριά DTH, το κομμάτι διατρήσεων βράχου είναι μια συνέχεια της κνήμης, την οποία το έμβολο τρυπανιών βράχου χτυπά άμεσα. Δεδομένου ότι το έμβολο είναι στη απευθείας επαφή με το κομμάτι τρυπανιών, λίγη ενέργεια χάνεται. Αυτό δίνει στα σφυριά DTH ένα σχεδόν σταθερό ποσοστό διείσδυσης ανεξάρτητα από το μήκος τρυπών.
Τα χαρακτηριστικά των υψηλών σφυριών πίεσης αέρα DTH με τη βαλβίδα ποδιών:
Είναι ένα είδος valveless υψηλού σφυριού πίεσης αέρα DTH με τη βαλβίδα ποδιών. Έχει τα ακόλουθα πλεονεκτήματα:
Τα κύρια χαρακτηριστικά γνωρίσματα έχουν ως εξής:
1. Διανομή αέρα Valveless, πιό αξιόπιστη.
2. Απλό σχέδιο του εμβόλου. Μακράς διαρκείας έκταση.
3. Αποδοτικότερη ενεργειακή μεταφορά, γρηγορότερη ταχύτητα διάτρυσης, μικρή κατανάλωση αέρα και πιό μικρή κατανάλωση πετρελαίου.
4. Λιγότερα εσωτερικά μέρη, απλή δομή, μακράς διαρκείας έκταση, λιγότερη αποτυχία και ευκολότερος να διατηρήσει επειδή όλα τα μέρη είναι υποβαλλόμενα σε θερμοθεραπεία.
5. Εύκολος να αποσυνθέσει επειδή το τοπ υποβρύχιο, το τσοκ κίνησης και ο εξωτερικός κύλινδρος συνδέονται με το πολλαπλάσιο νήμα βημάτων.
QL80 υψηλό σφυρί πίεσης αέρα DTH με την προδιαγραφή βαλβίδων ποδιών:
| Στοιχεία | Μέρη αντικατάστασης |
| 1 | Τοπ υποβρύχιο |
| 2 | O-ring του τοπ υποβρυχίου |
| 3 | Δαχτυλίδι ξεμπλοκαρίσματος |
| 4 | Βαλβίδα αντεπιστροφής |
| 5 | Άνοιξη |
| 6 | Απομονωτής συμπίεσης |
| 7 | Διανομέας αέρα |
| 8 | Εσωτερικός κύλινδρος |
| 9 | Έμβολο |
| 10 | Εξωτερικός κύλινδρος |
| 11 | Μανίκι οδηγών |
| 12 | O-ring του δαχτυλιδιού στάσεων |
| 13 | Δαχτυλίδι στάσεων |
| 14 | Δαχτυλίδι ξεμπλοκαρίσματος |
| 15 | Χοντρό κομμάτι κίνησης |
| 16 | Κομμάτι τρυπανιών |
| Τρυπώντας με τρυπάνι διάμετρος (χιλ.) | Μήκος σφυριών χωρίς κομμάτι (χιλ.) | Εξωτερική διάμετρος (χιλ.) | Βάρος χωρίς κομμάτι (κλ) | ||||
| φ195-φ254 | 1465 | 180mm | 182 | ||||
| Πίεση εργασίας (MPA) | Κατανάλωση αέρα (μ ³ /min) | ||||||
| 1.5-3.0 MPA | 1.0Mpa: 15 μ ³ /min | 1.8Mpa: 26 μ ³ /min | 2.4Mpa: 34 μ ³ /min | ||||
| Ποσοστό αντίκτυπου στο φραγμό 17 | Συνιστώμενη ταχύτητα περιστροφής | Νήμα ράβδων σύνδεσης | Κνήμη κομματιών | ||||
| 20HZ | 15-25 r/min. | API 4 1/2» κανονισμός | QL80 | ||||
Τα χαρακτηριστικά των υψηλών σφυριών πίεσης αέρα DTH χωρίς βαλβίδα ποδιών:
Είναι ένα είδος υψηλού σφυριού πίεσης αέρα DTH χωρίς βαλβίδα ποδιών, και είναι το νεώτερο σχέδιό μας. Είναι επίσης ένα από τα πιό προηγμένα σφυριά DTH στον κόσμο.
Έχει τα ακόλουθα πλεονεκτήματα:
1. Από το πρόβλημα του σπασίματος βαλβίδων ποδιών και της επέκτασης και της συστολής.
2. Πιό μικρή κατανάλωση ενέργειας και μεγαλύτερη συχνότητα αντίκτυπου. Η ταχύτητα διάτρυσης είναι 15-30% υψηλότερο από αυτή με τη βαλβίδα ποδιών.
3. Απλή δομή, αξιόπιστα μέρη, μακράς διαρκείας έκταση, εύκολη και φτηνή συντήρηση.
4. Χαμηλότεροι αέρας και κατανάλωση πετρελαίου. Η κατανάλωση πετρελαίου είναι για 10% χαμηλότερο από αυτό με τη βαλβίδα ποδιών.
QL80 υψηλό σφυρί πίεσης αέρα DTH χωρίς προδιαγραφή βαλβίδων ποδιών:
| Στοιχεία | Μέρη αντικατάστασης |
| 1 | Τοπ υποβρύχιο |
| 2 | O-ring του τοπ υποβρυχίου |
| 3 | Δαχτυλίδι ξεμπλοκαρίσματος |
| 4 | Βαλβίδα αντεπιστροφής |
| 5 | Άνοιξη |
| 6 | Διανομέας αέρα |
| 7 | Εσωτερικός κύλινδρος |
| 8 | Έμβολο |
| 9 | Εξωτερικός κύλινδρος |
| 10 | Μανίκι οδηγών |
| 11 | O-ring του δαχτυλιδιού στάσεων |
| 12 | Δαχτυλίδι στάσεων |
| 13 | Δαχτυλίδι ξεμπλοκαρίσματος |
| 14 | Χοντρό κομμάτι κίνησης |
| 15 | Κομμάτι τρυπανιών |
QL80 υψηλό σφυρί πίεσης αέρα DTH χωρίς προδιαγραφή βαλβίδων ποδιών:
| Τρυπώντας με τρυπάνι διάμετρος (χιλ.) | Μήκος σφυριών χωρίς κομμάτι (χιλ.) | Εξωτερική διάμετρος (χιλ.) | Βάρος χωρίς κομμάτι (κλ) | ||||
| φ216-φ254 | 1340 | 203mm | 203 | ||||
| Πίεση εργασίας (MPA) | Κατανάλωση αέρα (μ ³ /min) | ||||||
| 1.8-3.0 MPA | 1.0Mpa: 16 μ ³ /min | 1.8Mpa: 28 μ ³ /min | 2.4Mpa: 39 μ ³ /min | ||||
| Ποσοστό αντίκτυπου στο φραγμό 17 | Συνιστώμενη ταχύτητα περιστροφής | Νήμα ράβδων σύνδεσης | Κνήμη κομματιών | ||||
| 22HZ | 15-25 r/min. | API 4 1/2» κανονισμός | QL80 | ||||
Εφαρμογές
1. Ορυχείο και λατομείο
2. Οδοποιία για την εργασία διάτρυσης και ανατίναξης
3. Διάτρηση φρεατίων νερού
4. Προστασία κλίσεων
Σχετικά με το KSQ εργαλεία διατρήσεων βράχου:
(1) ακέραια ράβδος-κνήμη H19 Χ 108mm τρυπανιών και H22 108mm.
(2) εκλεπτυμένα εργαλεία τρυπανιών βράχου - κομμάτι σμιλών, διαγώνιο κομμάτι, κομμάτι κουμπιών, ράβδος τρυπανιών της κωνικότητας 7, 11, 12 βαθμός
(3) περασμένα κλωστή εργαλεία τρυπανιών βράχου - κομμάτι κουμπιών, retrac κομμάτι κουμπιών, κομμάτι κεντρικών κουμπιών πτώσης, κομμάτι θόλων, διεύρυνση κομμάτι, ράβδος επέκτασης, MF-ράβδος, μανίκι ένωσης του νήματος R25, R28, R32, R38, T38, T45, T51, ST58, ST68.
(4) προσαρμοστές κνημών (εντυπωσιακοί φραγμοί) - αντίτιμο με τον άτλαντα Copco, Furukawa, Gardner Genver, την άκρη κ.λπ. Ingersoll.
(5) σφυριά Bits& κάτω-ο-τρυπών (DTH) - σφυρί 3», 4», 5», 6», 8» και κομμάτι κουμπιών DTH.
Άλλα προϊόντα: Tricone κομμάτια, κομμάτια PDC, μόνος φραγμός κ.λπ. αγκύρων διατρήσεων κοίλος.
