| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | MIROC Rock Drilling Tools |
| Πιστοποίηση: | API |
| Αριθμό μοντέλου: | Σφυρί σειράς DTH NUMA |
| Ποσότητα παραγγελίας min: | 1 σφυρί κομματιού DTH |
|---|---|
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | ΞΎΛΙΝΑ ΠΛΑΊΣΙΟ |
| Χρόνος παράδοσης: | 10-15 ημέρες |
| Όροι πληρωμής: | L / C, T / T |
| Δυνατότητα προσφοράς: | 20000 τεμάχια ανά μήνα |
| Όνομα Προϊόντος: | DTH σφυρί | Σειρά: | NUMA 100, NUMA 120, NUMA 125 σειρές |
|---|---|---|---|
| Μέγεθος: | 225mm, 275mm | Τύπος: | Με τη βαλβίδα ποδιών, χωρίς βαλβίδα ποδιών |
| Χρήση: | Να ανοίξει, να εξαγάγει, εξόρυξη, φρεάτιο νερού | Χρώμα: | Πράσινο, μαύρο, πορτοκαλί, μπλε, χρυσό κ.λπ. |
| Υψηλό φως: | κάτω από το σφυρί τρυπών,κάτω από το σφυρί τρυπών |
||

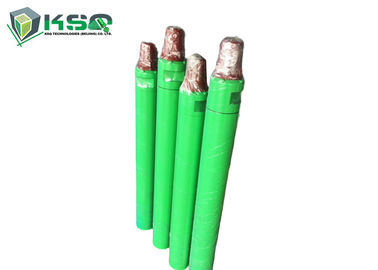

Υψηλή πίεση αέρα σφυριών σειράς DTH NUMA με τη μακράς διαρκείας έκταση
Χαρακτηριστικά γνωρίσματα:
1. Απλό και λογικό σχέδιο, εύκολο να συγκεντρώσει και να αποσυνθέσει, χαμηλό ποσοστό προβλήματος.
2. Μικρή κατανάλωση αέρα, ομαλή διάτρηση, μέγιστη δύναμη αντίκτυπου, υψηλό ποσοστό διείσδυσης.
3. Πολλαπλάσια ακριβής θερμική επεξεργασία με όλα τα μέρη σφυριών για να παρέχει τη μακρύτερη διάρκεια ζωής υπό τις τραχύτερες συνθήκες εργασίας.
Τα χαρακτηριστικά των υψηλών σφυριών πίεσης αέρα DTH με τη βαλβίδα ποδιών:
Είναι ένα είδος valveless υψηλού σφυριού πίεσης αέρα DTH με τη βαλβίδα ποδιών. Έχει τα ακόλουθα πλεονεκτήματα:
Τα κύρια χαρακτηριστικά γνωρίσματα έχουν ως εξής:
1. Διανομή αέρα Valveless, πιό αξιόπιστη.
2. Απλό σχέδιο του εμβόλου. Μακράς διαρκείας έκταση.
3. Αποδοτικότερη ενεργειακή μεταφορά, γρηγορότερη ταχύτητα διάτρυσης, μικρή κατανάλωση αέρα και πιό μικρή κατανάλωση πετρελαίου.
4. Λιγότερα εσωτερικά μέρη, απλή δομή, μακράς διαρκείας έκταση, λιγότερη αποτυχία και ευκολότερος να διατηρήσει επειδή όλα τα μέρη είναι υποβαλλόμενα σε θερμοθεραπεία.
5. Εύκολος να αποσυνθέσει επειδή το τοπ υποβρύχιο, το τσοκ κίνησης και ο εξωτερικός κύλινδρος συνδέονται με το πολλαπλάσιο νήμα βημάτων.
Υψηλό σφυρί πίεσης αέρα σειράς NUMA DTH με την προδιαγραφή βαλβίδων ποδιών:
| Υψηλό σφυρί πίεσης αέρα DTH με τη βαλβίδα ποδιών - σφυρί σειράς DTH NUMA | |||
| Περιγραφή | Βάρος (κλ) | ||
| N100 | N120 | N125 | |
| 1.Top υποβρύχιο | 59.00 | 70.00 | 70.00 |
| 2. O-ring του τοπ υποβρυχίου | 0,03 | 0,04 | 0,04 |
| 3.Breakout δαχτυλίδι | 0,40 | 0,80 | 0,80 |
| 4.Check βαλβίδα | 1.60 | 3.00 | 3.00 |
| 5. Άνοιξη | 0,30 | 0,10 | 0,10 |
| 6. Απομονωτής συμπίεσης | 0,60 | 1.00 | 1.00 |
| 7. Διανομέας αέρα | 11.50 | 20.00 | 20.00 |
| 8. Εσωτερικός κύλινδρος | 11.00 | 23.00 | 23.00 |
| 9. Έμβολο | 62.00 | 125.00 | 125.00 |
| 10. Εξωτερικός κύλινδρος | 112.00 | 170.00 | 170.00 |
| 11. Καθοδηγημένο μανίκι | - | 18.00 | - |
| 12. O-ring του δαχτυλιδιού στάσεων | 0,03 | 0,04 | 0,01 |
| 13. Δαχτυλίδι στάσεων | 1.50 | 4.50 | 4.00 |
| 14. Δαχτυλίδι ξεμπλοκαρίσματος | 0,40 | 0,80 | 0,80 |
| 15. Τσοκ κίνησης | 26.00 | 49.00 | 45.00 |
| 16. Κομμάτι τρυπανιών | 115.00 | 120.00 | 175.00 |
| Τεχνικά στοιχεία | |||
| Πρότυπο | N100 | N120 | N125 |
| Μήκος (χωρίς κομμάτι) | 1510mm | 1900mm | 1900mm |
| Βάρος (χωρίς κομμάτι) | 288.00kg | 485.00kg | 480.00kg |
| Εξωτερική διάμετρος | φ226mm | φ275mm | φ275mm |
| Κνήμη κομματιών | NUMA100 | NUMA120 | NUMA125 |
| Σειρά τρυπών | φ254 - φ311mm | φ305- φ445mm | φ305- φ445mm |
| Νήμα σύνδεσης | API κανονισμός 4 1/2 '', API κανονισμός 6 5/8 '' | API κανονισμός 6 5/8 '' | API κανονισμός 6 5/8 '' |
| Πίεση εργασίας | 2.0 - 3.5 MPA | 2.0 - 3.5 MPA | 2.0 - 3.5 MPA |
| Ποσοστό αντίκτυπου στο φραγμό 17 | 18HZ | 16HZ | 16HZ |
| Συνιστώμενη ταχύτητα περιστροφής | 15 - 25 r/min | 15 - 25 r/min | 15 - 25 r/min |
| Κατανάλωση αέρα | 1.0Mpa: 22 μ ³/λ. | 1.0Mpa: 30 μ ³/λ. | 1.0Mpa: 30 μ ³/λ. |
| 1.8Mpa: 45 μ ³/λ. | 1.8Mpa: 56 μ ³/λ. | 1.8Mpa: 56 μ ³/λ. | |
| 2.4Mpa: 60 μ ³/λ. | 2.4Mpa: 78 μ ³/λ. | 2.4Mpa: 78 μ ³/λ. | |
Τα χαρακτηριστικά των υψηλών σφυριών πίεσης αέρα DTH χωρίς βαλβίδα ποδιών:
Είναι ένα είδος υψηλού σφυριού πίεσης αέρα DTH χωρίς βαλβίδα ποδιών, και είναι το νεώτερο σχέδιό μας. Είναι επίσης ένα από τα πιό προηγμένα σφυριά DTH στον κόσμο.
Έχει τα ακόλουθα πλεονεκτήματα:
1. Από το πρόβλημα του σπασίματος βαλβίδων ποδιών και της επέκτασης και της συστολής.
2. Πιό μικρή κατανάλωση ενέργειας και μεγαλύτερη συχνότητα αντίκτυπου. Η ταχύτητα διάτρυσης είναι 15-30% υψηλότερο από αυτή με τη βαλβίδα ποδιών.
3. Απλή δομή, αξιόπιστα μέρη, μακράς διαρκείας έκταση, εύκολη και φτηνή συντήρηση.
4. Χαμηλότεροι αέρας και κατανάλωση πετρελαίου. Η κατανάλωση πετρελαίου είναι για 10% χαμηλότερο από αυτό με τη βαλβίδα ποδιών.
Υψηλό σφυρί πίεσης αέρα σειράς NUMA DTH χωρίς προδιαγραφή βαλβίδων ποδιών:
| Υψηλό σφυρί πίεσης αέρα DTH χωρίς βαλβίδα ποδιών - σφυρί σειράς DTH Ν | |||
| Περιγραφή | Βάρος (κλ) | ||
| N100A | N120A | N125A | |
| 1.Top υποβρύχιο | 59.00 | 70.00 | 70.00 |
| 2. O-ring του τοπ υποβρυχίου | 0,03 | 0,04 | 0,04 |
| 3.Breakout δαχτυλίδι | 0,50 | 0,80 | 0,80 |
| 4.Check βαλβίδα | 1.40 | 2.00 | 2.00 |
| 5. Άνοιξη | 0,30 | 0,10 | 0,10 |
| 6. Διανομέας αέρα | 10.50 | 16.00 | 16.00 |
| 7. Εσωτερικός κύλινδρος | 12.50 | 25.00 | 25.00 |
| 8. Έμβολο | 77.00 | 113.00 | 113.00 |
| 9. Εξωτερικός κύλινδρος | 110.00 | 170.00 | 170.00 |
| 10. Μανίκι οδηγών | 4.50 | 25.00 | 23.00 |
| 11. O-ring του δαχτυλιδιού στάσεων | 0,02 | 0,01 | 0,01 |
| 12. Δαχτυλίδι στάσεων | 1.90 | 4.50 | 4.00 |
| 13. Δαχτυλίδι ξεμπλοκαρίσματος | 0,50 | 0,80 | 0,80 |
| 14. Τσοκ κίνησης | 25.50 | 48.00 | 45.00 |
| 15. Κομμάτι τρυπανιών | 106.00 | 164.00 | 175.00 |
| Τεχνικά στοιχεία | |||
| Πρότυπο | N100A | N120A | N125A |
| Μήκος (χωρίς κομμάτι) | 1545mm | 1880mm | 1880mm |
| Βάρος (χωρίς κομμάτι) | 305.00kg | 475.00kg | 470.00kg |
| Εξωτερική διάμετρος | φ226mm | φ275mm | φ275mm |
| Κνήμη κομματιών | NUMA100 | NUMA120 | NUMA125 |
| Σειρά τρυπών | φ254 - φ311mm | φ305- φ445mm | φ305- φ445mm |
| Νήμα σύνδεσης | API κανονισμός 4 1/2 '', API κανονισμός 5 1/2 '' | API κανονισμός 5 1/2 '', API κανονισμός 6 5/8 '' | API κανονισμός 5 1/2 '', API κανονισμός 6 5/8 '' |
| Πίεση εργασίας | 2.0 - 3.5 MPA | 2.0 - 3.5 MPA | 2.0 - 3.5 MPA |
| Ποσοστό αντίκτυπου στο φραγμό 17 | 20HZ | 20HZ | 20HZ |
| Συνιστώμενη ταχύτητα περιστροφής | 15 - 25 r/min | 15 - 25 r/min | 15 - 25 r/min |
| Κατανάλωση αέρα | 1.0Mpa: 22 μ ³/λ. | 1.0Mpa: 28 μ ³/λ. | 1.0Mpa: 28 μ ³/λ. |
| 1.8Mpa: 40 μ ³/λ. | 1.8Mpa: 50 μ ³/λ. | 1.8Mpa: 50 μ ³/λ. | |
| 2.4Mpa: 65 μ ³/λ. | 2.4Mpa: 71 μ ³/λ. | 2.4Mpa: 71 μ ³/λ. | |
Εφαρμογές
Εργοστάσιο
