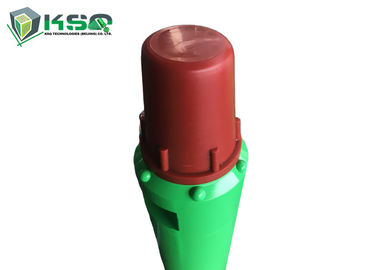

Υψηλή πίεση αέρα σφυριών διάτρυσης βράχου σειράς DTH SD με πιό αξιόπιστο της διανομής αέρα
Δομή και προδιαγραφή σφυριών σειράς DTH σειράς SD (SD4 SD5 SD6 SD8 SD10 SD12):
| Περιγραφή |
Βάρος (κλ) |
| SD4 |
SD5 |
SD6 |
SD8 |
SD10 |
SD12 |
| 1.Top υποβρύχιο |
6.50 |
15.00 |
20.00 |
41.00 |
59.00 |
70.00 |
| 2. O-ring του τοπ υποβρυχίου |
0,01 |
0,01 |
0,01 |
0,02 |
0,03 |
0,04 |
| 3.Breakout δαχτυλίδι |
0,01 |
- |
- |
0,20 |
0,30 |
0,80 |
| 4.Check βαλβίδα |
0,42 |
1.00 |
1.00 |
1.50 |
1.40 |
3.00 |
| 5. Άνοιξη |
0,04 |
0,10 |
0,05 |
0,10 |
0,30 |
0,10 |
| 6. Απομονωτής συμπίεσης |
0,04 |
0,05 |
0,10 |
0,42 |
0,60 |
1.00 |
| 7. Διανομέας αέρα |
2.20 |
3.50 |
5.00 |
12.50 |
11.50 |
20.00 |
| 8. Εσωτερικός κύλινδρος |
2.50 |
4.20 |
5.00 |
8.60 |
11.00 |
23.00 |
| 9. Έμβολο |
9.00 |
15.50 |
24.00 |
42.00 |
62.00 |
125.00 |
| 10. Εξωτερικός κύλινδρος |
15.60 |
25.00 |
35.00 |
65.00 |
110.00 |
170.00 |
| 11. O-ring του δαχτυλιδιού στάσεων |
0,02 |
0,01 |
0,01 |
0,05 |
0,03 |
0,04 |
| 12. Δαχτυλίδι στάσεων |
0,20 |
0,50 |
0,50 |
1.20 |
0,60 |
4.80 |
| 13. Καθοδηγημένο μανίκι |
- |
- |
1.50 |
3.40 |
4.50 |
18.00 |
| 14. Δαχτυλίδι ξεμπλοκαρίσματος |
0,01 |
- |
- |
- |
0,30 |
0,80 |
| 15. Τσοκ κίνησης |
4.00 |
7.50 |
7.50 |
15.50 |
24.00 |
51.00 |
| 16. Κομμάτι τρυπανιών |
9.60 |
15.60 |
25.80 |
37.00 |
115.00 |
120.00 |
Τεχνική παράμετρος σφυριών σειράς DTH SD (SD4 SD5 SD6 SD8 SD10 SD12)
| Τεχνικά στοιχεία |
| Πρότυπο |
SD4 |
SD5 |
SD6 |
SD8 |
SD10 |
SD12 |
| Μήκος (χωρίς κομμάτι) |
1084mm |
1175mm |
1261mm |
1463mm |
1502mm |
1880mm |
| Βάρος (χωρίς κομμάτι) |
40.50kg |
72.50kg |
100.00kg |
192.00kg |
290.00kg |
487.00kg |
| Εξωτερική διάμετρος |
φ99mm |
φ126mm |
φ142mm, φ144mm, φ146mm, φ148mm |
φ180mm, φ185mm |
φ226mm |
φ275mm |
| Κνήμη κομματιών |
SD4 |
SD5 |
SD6 |
SD8 |
SD10 |
SD12 |
| Σειρά τρυπών |
φ110 - φ135mm |
φ135- φ155mm |
φ155 - φ190mm |
φ195 - φ254mm |
φ254 - φ311mm |
φ305 - φ445mm |
| Νήμα σύνδεσης |
API κανονισμός 2 3/8 ' |
API κανονισμός 3 1/2 ', API κανονισμός 2 7/8 ' |
API κανονισμός 3 1/2 ' |
API κανονισμός 4 1/2 ' |
API κανονισμός 4 1/2 ', API κανονισμός 6 5/8 ' |
API κανονισμός 6 5/8 ' |
| Πίεση εργασίας |
1.2 - 2.0 MPA |
1.3 - 2.3 MPA |
1.5 - 2.5 MPA |
1.5 - 3.0 MPA |
2.0 - 3.5 MPA |
2.0 - 3.5 MPA |
| Ποσοστό αντίκτυπου στο φραγμό 17 |
27HZ |
25HZ |
23HZ |
20HZ |
18HZ |
16HZ |
| Συνιστώμενη ταχύτητα περιστροφής |
25 - 40 r/min |
30 - 35 r/min |
20 - 30 r/min |
5 - 25 r/min |
20 - 30 r/min |
15 - 25 r/min |
| Κατανάλωση αέρα |
1.0Mpa: 6 μ ³/λ. |
1.0Mpa: 9 μ ³/λ. |
1.0Mpa: 10 μ ³/λ. |
1.0Mpa: 15 μ ³/λ. |
1.0Mpa: 22 μ ³/λ. |
1.0Mpa: 30 μ ³/λ. |
| 1.8Mpa: 10 μ ³/λ. |
1.8Mpa: 15 μ ³/λ. |
1.8Mpa: 20 μ ³/λ. |
1.8Mpa: 26 μ ³/λ. |
1.8Mpa: 40 μ ³/λ. |
1.8Mpa: 56 μ ³/λ. |
| 2.4Mpa: 15 μ ³/λ. |
2.4Mpa: 23 μ ³/λ. |
2.4Mpa: 28.5 μ ³/λ. |
2.4Mpa: 34 μ ³/λ. |
2.4Mpa: 55 μ ³/λ. |
2.4Mpa: 78 μ ³/λ. |
Τα χαρακτηριστικά των υψηλών σφυριών πίεσης αέρα DTH με τη βαλβίδα ποδιών:
Είναι ένα είδος valveless υψηλού σφυριού πίεσης αέρα DTH με τη βαλβίδα ποδιών.
Σφυρί διανομής αέρα Valveless, πιό αξιόπιστο της διανομής αέρα.
Καλό sealabIlity, κανένα νερό και μόσχευμα που εισάγονται στο σφυρί στο νερό δεν υπάρχουν τρυπώντας με τρυπάνι.
Χαρακτηριστικά γνωρίσματα σφυριών σειράς DTH SD:
1. Διανομή αέρα Valveless, πιό αξιόπιστη.
2. Το απλό σχέδιο του εμβόλου. Μακράς διαρκείας έκταση.
3. Αποδοτικότερη ενεργειακή μεταφορά, γρηγορότερη ταχύτητα διάτρυσης, μικρή κατανάλωση αέρα, και πιό μικρή κατανάλωση πετρελαίου.
4. Λιγότερα εσωτερικά μέρη, απλή δομή, μακράς διαρκείας έκταση, λιγότερη αποτυχία και ευκολότερος να διατηρήσει επειδή όλα τα μέρη είναι υποβαλλόμενα σε θερμοθεραπεία.
5. Εύκολος να αποσυνθέσει επειδή το τοπ υποβρύχιο, το τσοκ κίνησης, και ο εξωτερικός κύλινδρος συνδέονται με το πολλαπλάσιο νήμα βημάτων.
Πλεονεκτήματα σφυριών σειράς DTH SD:
1. Απλό και λογικό σχέδιο, εύκολο να συγκεντρώσει και να αποσυνθέσει, χαμηλό ποσοστό προβλήματος.
2. Μικρή κατανάλωση αέρα, ομαλή διάτρηση, μέγιστη δύναμη αντίκτυπου, υψηλό ποσοστό διείσδυσης.
3. Πολλαπλάσια ακριβής θερμική επεξεργασία με όλα τα μέρη σφυριών για να παρέχει τη μακριά διάρκεια ζωής υπό τις τραχύτερες συνθήκες εργασίας.
Εφαρμογές
- Τρύπα φυσήματος
- Φρεάτιο νερού
- Περιβαλλοντικός
- Εξερεύνηση
- Κατασκευή
Διαθέσιμος για όλες τις συνθήκες εργασίας, υψηλή επίδοση στα προγράμματα διάτρυσης φρεατίων υπερφορτίου και νερού
Εμπορικό σήμα MIROC® εργαλείων διατρήσεων βράχου
Η γραμμή παραγωγής εργαλείων διατρήσεων βράχου MIROC® από KSQ τις τεχνολογίες (Πεκίνο) Co.Ltd. είναι το αποτέλεσμα των ετών προηγμένης εφαρμοσμένης μηχανικής, κατασκευής ακρίβειας, και αφιέρωσης στη χρήση των υψηλής ποιότητας υλικών.
MIROC® τα εργαλεία διατρήσεων βράχου χρησιμοποιούνται από πολλούς τρυπώντας με τρυπάνι επαγγελματίες σχετικούς με τη μεταλλεία, κατασκευή, ανοίγοντας, και εξορύσσοντας τα προγράμματα σε όλο τον κόσμο.
MIROC® τα εργαλεία διατρήσεων βράχου περιλαμβάνουν:
- Ακέραιες ράβδοι
- Ράβδοι τρυπών βουλωμάτων
- Εκλεπτυμένα εργαλεία διατρήσεων
- Εργαλεία διατρήσεων επέκτασης
- Παρασύροντα και ανοίγοντας εργαλεία
- Διεύρυνση των εργαλείων
- Ράβδοι κνημών
- Προσαρμοστές κνημών (εντυπωσιακοί φραγμοί)
- Κομμάτια κάτω-ο-τρυπών (DTH)
- Σφυρί κάτω-ο-τρυπών (DTH)
- Κομμάτι PDC
- Tricone κομμάτια
Επιχείρηση
Εξαιρετική τεχνική τεχνογνωσία Co. Ltd.provides τεχνολογιών KSQ (Πεκίνο) στην ανάπτυξη, την παραγωγή, και την εφαρμογή. Η επιχείρηση έχει υιοθετήσει τις προηγμένες διαδικασίες παραγωγής για να εξασφαλίσει τους υψηλής ποιότητας χάλυβες και τα ένθετα καρβιδίου βολφραμίου για τα τρυπώντας με τρυπάνι εξαρτήματα βράχου της. Το προσωπικό του καταλαβαίνει τις ανάγκες διατρήσεων των πελατών και έχει τις δεξιότητες υπηρεσιών για να συστήσει τα σωστά εργαλεία διατρήσεων για την εργασία.
Οι πεπειραμένοι υπεύθυνοι για την ανάπτυξη προϊόντων του μπορούν επίσης να δημιουργήσουν τα εργαλεία συνήθειας. Επιπλέον, η ομάδα ανάπτυξης της επιχείρησης εισάγει τα καινοτόμα προϊόντα κάθε χρόνο – εργαλεία που εξετάζονται αυστηρά στον τομέα και αποδεικνύονται για να αποδώσουν πέρα από τις προσδοκίες βιομηχανίας.
Ετικέττα: Σφυρί σειράς DTH SD (SD4 SD5 SD6 SD8 SD10 SD12), εργαλεία διατρήσεων βράχου κάτω-ο-τρυπών
