| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | MIROC |
| Πιστοποίηση: | API |
| Αριθμό μοντέλου: | DTH σφυρί |
| Ποσότητα παραγγελίας min: | 1 σφυρί κομματιού DTH |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | κιβώτιο χαρτοκιβωτίων ή ξύλινο κιβώτιο |
| Χρόνος παράδοσης: | 25 ημέρες |
| Δυνατότητα προσφοράς: | 20000 τεμάχια ανά μήνα |
| όνομα: | DTH σφυρί | Σειρά: | CIR, BR, ΣΠΌΛΑ, DHD, ΑΠΟΣΤΟΛΉ, QL, SD, NUMA |
|---|---|---|---|
| Μέγεθος: | 3», 3.5», 4», 5», 6», 8», 10», 12» κ.λπ. | Τύπος: | Με τη βαλβίδα ποδιών, καμία βαλβίδα ποδιών |
| Χρήση: | Να ανοίξει, να εξαγάγει, εξόρυξη, φρεάτιο νερού | Χρώμα: | Πράσινος, μαύρος, πορτοκαλής, μπλε, χρυσός |
| Υψηλό φως: | κάτω από τα εργαλεία διατρήσεων τρυπών,κάτω από το σφυρί τρυπών |
||
Υψηλή πίεση αέρα 4 " σφυριά και κομμάτια SD4/QL40/DHD340/M40 DTH για τη μεταλλεία και το φρεάτιο νερού
Στα σφυριά DTH, το κομμάτι διατρήσεων βράχου είναι μια συνέχεια της κνήμης, την οποία το έμβολο τρυπανιών βράχου χτυπά άμεσα. Δεδομένου ότι το έμβολο είναι στη απευθείας επαφή με το κομμάτι τρυπανιών, λίγη ενέργεια χάνεται. Αυτό δίνει στα σφυριά DTH ένα σχεδόν σταθερό ποσοστό διείσδυσης ανεξάρτητα από το μήκος τρυπών.
Βασικές πληροφορίες
| Στοιχεία | Μέρη αντικατάστασης |
| 1 | Τοπ υποβρύχιο |
| 2 | O-ring του τοπ υποβρυχίου |
| 3 | Δαχτυλίδι ξεμπλοκαρίσματος |
| 4 | Βαλβίδα αντεπιστροφής |
| 5 | Άνοιξη |
| 6 | Απομονωτής συμπίεσης |
| 7 | Διανομέας αέρα |
| 8 | Εσωτερικός κύλινδρος |
| 9 | Έμβολο |
| 10 | Εξωτερικός κύλινδρος |
| 11 | Μανίκι οδηγών |
| 12 | O-ring του δαχτυλιδιού στάσεων |
| 13 | Δαχτυλίδι στάσεων |
| 14 | Δαχτυλίδι ξεμπλοκαρίσματος |
| 15 | Χοντρό κομμάτι κίνησης |
| 16 | Κομμάτι τρυπανιών |

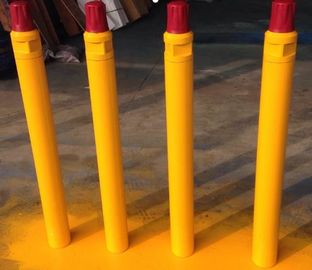

Φωτογραφίες
QL40 προδιαγραφή σφυριών
| Τρυπώντας με τρυπάνι διάμετρος (χιλ.) | Μήκος σφυριών (χιλ.) | Εξωτερική διάμετρος (χιλ.) | Βάρος (κλ) | ||||
| φ110-φ135 | 1097 (χωρίς κομμάτι) | 99 | 41 (χωρίς κομμάτι) | ||||
| Πίεση εργασίας (MPA) | Κατανάλωση αέρα (μ ³ /min) | ||||||
| 1.2-2.0 | 1.0Mpa: 6m ³ /min | 1.8Mpa: 10m ³ /min | 2.4Mpa: 15m ³ /min | ||||
| Ποσοστό αντίκτυπου στο φραγμό 17 | Νήμα ράβδων σύνδεσης | Συνιστώμενη ταχύτητα περιστροφής | Κνήμη κομματιών | ||||
| 27HZ | Κανονισμός API 2-3/8» | 25-40 r/min. | QL40 | ||||
DHD340 προδιαγραφή σφυριών
| Τρυπώντας με τρυπάνι διάμετρος (χιλ.) | Μήκος σφυριών (χιλ.) | Εξωτερική διάμετρος (χιλ.) | Βάρος (κλ) | ||||
| φ108-φ130 | 881 (χωρίς κομμάτι) | φ99 | 38 | ||||
| Πίεση εργασίας (φραγμός) | Κατανάλωση αέρα (μ ³ /min) | ||||||
| 8.0-30.0 | 10bar: 5 | 18bar: 10.2 | 24bar: 15 | ||||
| Νήμα ράβδων σύνδεσης | Κνήμη κομματιών | ||||||
| Κανονισμός API 2-3/8» | DHD340A (με τη βαλβίδα ποδιών) | ||||||
|
Τύπος
|
Πρότυπο
|
Μήκος
(χιλ.)
|
Βάρος
(κλ)
|
Εξωτερικό Dia. (χιλ.)
|
Σειρά τρυπών
(χιλ.)
|
|
3,5 ίντσα
|
DHD3.5
|
930
|
25
|
Φ82
|
Φ90-110
|
|
4 ίντσα
|
DHD340
|
1030
|
39
|
Φ99
|
Φ110-135
|
|
SD4
|
1084
|
40.5
|
Φ99
|
||
|
QL40
|
1097
|
41
|
Φ99
|
||
|
Mission40
|
1005
|
40
|
Φ99
|
||
|
5 ίντσα
|
DHD350
|
1214
|
76.5
|
Φ125
|
Φ135-155
|
|
SD5
|
1175
|
72.5
|
Φ125
|
||
|
QL50
|
1147
|
73
|
Φ125
|
||
|
Mission50
|
1110
|
68.5
|
Φ125
|
||
|
6 ίντσα
|
DHD360
|
1248
|
100
|
Φ142
|
Φ155-190
|
|
SD6
|
1261
|
100
|
Φ142
|
||
|
QL60
|
1212
|
95
|
Φ146
|
||
|
Mission60
|
1161
|
90
|
Φ146
|
||
|
8 ίντσα
|
D85
|
1492
|
188
|
Φ180
|
Φ195-254
|
|
SD8
|
1463
|
192
|
Φ180
|
||
|
QL80
|
1465
|
182
|
Φ180
|
||
|
Mission80
|
1338
|
176
|
Φ180
|
||
|
10 ίντσα
|
SD10
|
1502
|
290
|
Φ226
|
Φ254-311
|
|
NUMA100
|
1510
|
288
|
Φ226
|
||
|
12 ίντσα
|
DHD1120
|
Όλοι μπορούν να σχεδιαστούν σύμφωνα με τα αιτήματά σας!
|
|||
|
Numa120
|
|||||
|
Numa 125
|
|||||
Εφαρμογές
• Υπόγεια μεταλλεία
• Κάτω από τη διάτρηση βράχου τρυπών
Ανταγωνιστικό πλεονέκτημα
• Διανομή αέρα Valveless, πιό αξιόπιστη.
• Απλό σχέδιο του εμβόλου. Μακράς διαρκείας έκταση.
• Αποδοτικότερη ενεργειακή μεταφορά, γρηγορότερη ταχύτητα διάτρυσης, μικρή κατανάλωση αέρα και πιό μικρή κατανάλωση πετρελαίου.
• Λιγότερα εσωτερικά μέρη, απλή δομή, λιγότερη αποτυχία και ευκολότερος να διατηρήσει.
• Εύκολος αποσυνθεμένος επειδή το τοπ υποβρύχιο, το τσοκ κίνησης και ο εξωτερικός κύλινδρος συνδέονται με το πολλαπλάσιο νήμα βημάτων.
