| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | MIROC |
| Πιστοποίηση: | ISO, API |
| Αριθμό μοντέλου: | Κώδικας IADC: S122, S223, S324 |
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | Τυποποιημένη συσκευασία εξαγωγής ή ως απαιτήσεις |
| Χρόνος παράδοσης: | 15-20 ημέρες |
| Δυνατότητα προσφοράς: | 5000pcs το μήνα |
| Τύπος: | Κομμάτι τρυπανιών PDC | Υλικό: | Κόπτες σώματος χάλυβα και PDC |
|---|---|---|---|
| Τύπος επεξεργασίας: | Ρίψη | Λεπίδες: | 3 έως 7 φτερά |
| Κνήμη API: | 2 3/8, 2 7/8, 4 1/2, 6 5/8, 7 5/8 κανονισμός | Σχεδιάγραμμα κομματιών: | Σύντομο σχεδιάγραμμα, μέσο σχεδιάγραμμα |
| Μέγεθος κομματιών: | 4 έως 17 1/2 ίντσα | Μέγεθος κοπτών: | 13mm, 16mm, 19mm |
| Εφαρμογή: | διάτρηση φρεατίων ελαίου/αερίου/νερού | Σχηματισμός βράχου: | Μαλακός έως μέσος μαλακός σχηματισμός |
| Υψηλό φως: | κομμάτι 3 λεπίδων pdc,κομμάτι τρυπανιών ψαμμίτη pdc,κομμάτι τρυπανιών σχιστόλιθου pdc |
||

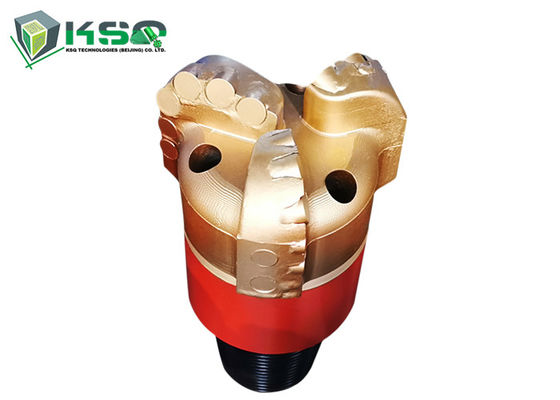

3 η λεπίδα IADC S132 PDC δάγκωσε 4-1/2» με 2-3/8» API για τον ψαμμίτη και το σχιστόλιθο
Περιγραφή
Μπορούμε να κάνουμε τα διάφορα είδη κομματιών τρυπανιών διαμαντιών από 4 ίντσα σε 17 1/2 ίντσα, και μπορούμε να κατασκευάσουμε το ειδικό κομμάτι δομών σύμφωνα με τις απαιτήσεις του πελάτη. Τα κομμάτια σωμάτων χάλυβα κατασκευάζονται με την κατεργασία των φραγμών χάλυβα ανά σχέδιο.
Προδιαγραφή:
| Πρότυπο | Κομμάτι PDC, κομμάτι διαμαντιών, κομμάτι πυρήνων διαμαντιών |
| Κώδικας IADC |
M222, M232, M122, M223, M332, M332, M416, M436, M316 |
| Μεγέθη |
Από 3 έως το 171/2 « μεγαλύτερα μεγέθη για το κομμάτι ανοιχτηριών τρυπών, κομμάτι γλυφάνων |
| Αριθμός λεπίδων |
3 λεπίδες, 4 λεπίδες, 5 λεπίδες, 6 λεπίδες, 7 λεπίδες, 8 λεπίδες, διπλές λεπίδες |
| Σχηματισμοί | μαλακός, μέσος μαλακός, σκληρός, ημίσκληρος, πολύ σκληρός σχηματισμός |
| Νήμα σύνδεσης | καρφίτσα 3 1/2» API, καρφίτσα 4 1/2» API, καρφίτσα 6 5/8» API |
P.S. Μπορούμε να ακολουθήσουμε οποιων δήποτε από τις απαιτήσεις προδιαγραφής σας, όλα τα προϊόντα μας μπορούν να προσαρμοστούν.
Προδιαγραφές
Κώδικας IADC: S122
| Παράμετροι σχεδίου | Λειτουργούσες παράμετροι | |||||||
| Μέγεθος (μέσα) | Αρχικό μέγεθος κοπτών (χιλ.) | Μήκος διαμετρημάτων (μέσα) | Ακροφύσιο | Αριθμός λεπίδων | Κνήμη API (μέσα) | WOB (kn) | Περιστροφή/λεπτό | Ποσοστό ροής (l/s) |
| 3 7/8 | 13 | 1 1/2 | 4P | 4 | 2 3/8 ΚΑΝΟΝΙΣΜΟΣ | 5-25 | 90-350 | 8-20 |
| 4 5/8 | 13 | 1 1/2 | 4P | 4 | 2 7/8 ΚΑΝΟΝΙΣΜΟΣ | 5-30 | 90-360 | 8-20 |
| 4 1/2 | 13 | 1 1/2 | 4P | 4 | 2 7/8 ΚΑΝΟΝΙΣΜΟΣ | 5-30 | 90-360 | 8-20 |
Κώδικας IADC: S223
| Παράμετροι σχεδίου | Λειτουργούσες παράμετροι | |||||||
| Μέγεθος (μέσα) | Αρχικό μέγεθος κοπτών (χιλ.) | Μήκος διαμετρημάτων (μέσα) | Ακροφύσιο | Αριθμός λεπίδων | Κνήμη API (μέσα) | WOB (kn) | Περιστροφή/λεπτό | Ποσοστό ροής (l/s) |
| 8 1/2 | 19 | 4 | 6NZ+1P | 5 | 4 1/2 ΚΑΝΟΝΙΣΜΟΣ | 25-100 | 60-260 | 22-35 |
| 12 1/4 | 19 | 3 | 6NZ+1P | 5 | 6 5/8 ΚΑΝΟΝΙΣΜΟΣ | 30-140 | 60-260 | 28-70 |
| 13 5/8 | 19 | 2 5/7 | 7NZ | 5 | 6 5/8 ΚΑΝΟΝΙΣΜΟΣ | 30-160 | 60-260 | 35-70 |
| 14 3/4 | 19 | 2 8/9 | 7NZ | 5 | 7 5/8 ΚΑΝΟΝΙΣΜΟΣ | 30-170 | 60-260 | 40-70 |
| 16 | 19 | 3 | 7NZ | 5 | 7 5/8 ΚΑΝΟΝΙΣΜΟΣ | 30-180 | 60-260 | 40-70 |
| 17 1/2 | 19 | 3 | 7NZ | 5 | 7 5/8 ΚΑΝΟΝΙΣΜΟΣ | 30-200 | 60-260 | 45-80 |
Κώδικας IADC: S324
| Παράμετροι σχεδίου | Λειτουργούσες παράμετροι | |||||||
| Μέγεθος (μέσα) | Αρχικό μέγεθος κοπτών (χιλ.) | Μήκος διαμετρημάτων (μέσα) | Ακροφύσιο | Αριθμός λεπίδων | Κνήμη API (μέσα) | WOB (kn) | Περιστροφή/λεπτό | Ποσοστό ροής (l/s) |
| 8 1/2 | 16 | 3 1/9 | 6NZ | 6 | 4 1/2 ΚΑΝΟΝΙΣΜΟΣ | 25-100 | 60-260 | 22-35 |
| 8 3/4 | 16 | 3 1/9 | 6NZ | 6 | 4 1/2 ΚΑΝΟΝΙΣΜΟΣ | 25-100 | 60-260 | 22-35 |
| 9 1/2 | 16 | 2 1/5 | 8NZ | 4 | 6 5/8 ΚΑΝΟΝΙΣΜΟΣ | 25-130 | 60-260 | 22-35 |
1) Το σχεδιάγραμμα κομματιών βελτιστοποιείται και είναι κατάλληλο για τη διάτρυση μαλακή στους μέσους σχηματισμούς.
2) Η τέμνουσα δομή είναι δύναμη που ισορροπείται, η λεπίδα κομματιών σχεδιάζεται ασυμμετρικά, και η σπειροειδής λεπίδα και το σπειροειδές διαμέτρημα σχεδιάζονται επίσης έτσι ώστε το φορτίο στο κομμάτι είναι ισορροπημένο που προκύπτουσα καλύτερη σταθερότητα του κομματιού pdc.
3) Οι πολλαπλάσιοι τύποι κοπτών υψηλής επίδοσης PDC τακτοποιούνται στρατηγικά στο κομμάτι για τη βελτιωμένη ζωή υπηρεσιών του κομματιού.
4) Οι απορροφητές κλονισμού σχεδιάζονται για να καταστήσουν το κομμάτι ικανό με τρυπάνι μέσω των σχηματισμών με τους σκληρούς χορδιστές.
5) Το υδραυλικό σύστημα του κομματιού βελτιστοποιείται χρησιμοποιώντας τη δυναμική τεχνολογία προσομοίωσης σχεδίων ροής για να ενισχύσει τα αποτελέσματα καθαρισμού και ψύξης του κομματιού για να αποτρέψει αποτελεσματικά το κομμάτι από Balling.
6) Η διάβρωση στην επιφάνεια κομματιών αποτρέπεται αποτελεσματικά με να χρησιμοποιήσει hardfacing το υλικό ιδιαίτερα της διάβρωσης ανθεκτικής και εφαρμογή της προηγμένης τεχνολογίας αυξήσεων βασικού μετάλλου.
7) Οι λιμένες στο κομμάτι επίσης βέλτιστα σχεδιάζονται για να αποτρέψουν τη διάβρωση των σειρών μαθημάτων νερού μέσα στο κομμάτι pdc.
Πλεονεκτήματα των κομματιών PDC:
1) Τα κομμάτια PDC έχουν την πολύ υψηλότερη μηχανική ταχύτητα περιστροφής
2) Τα κομμάτια PDC έχουν την πολύ πιό μακροχρόνια χρησιμοποιώντας διάρκεια ζωής
3) Τα κομμάτια PDC έχουν τη δυνατότητα επισκευής.
Χαρακτηριστικά γνωρίσματα προϊόντων:
Τα κομμάτια έλξης γίνονται σύμφωνα με το πρότυπο API ή κανένα πρότυπο νημάτων ενώνοντας στενά ακριβώς.
Τα διάφορα κομμάτια έλξης βημάτων και σιριτιών είναι διαθέσιμα από 3 ίντσα σε 17 1/2 ίντσα.
Υπάρχει πολύ καλός ανατροφοδοτεί από τους πελάτες μας λόγω της ποιότητας και της τιμής.
Τα διαφορετικά κομμάτια έλξης μπορούν να γίνουν σύμφωνα με τα σχέδια ή τα δείγματά σας.
Υπάρχουν δύο μορφές κομματιών έλξης:
- Τύπος «βημάτων» για τους μαλακούς λόγους
- Τύπος «σιριτιών» για τους ημίσκληρους λόγους
