| Τόπος καταγωγής: | Ήχος καμπάνας Κίνα της Shan (ηπειρωτική χώρα) |
| Μάρκα: | MIROC |
| Πιστοποίηση: | API |
| Αριθμό μοντέλου: | DTH380, μήκος 1550mm, νήμα API 4 1/2» |
| Ποσότητα παραγγελίας min: | 1 κομμάτι |
|---|---|
| Τιμή: | USD 50-1600 pieces |
| Συσκευασία λεπτομέρειες: | Χαρτοκιβώτιο ή ξύλινο κουτί |
| Χρόνος παράδοσης: | 1-15 ημέρες |
| Όροι πληρωμής: | Η MoneyGram L/C, D/A, D/P, T/T, Western Union, |
| Δυνατότητα προσφοράς: | 8000 τεμάχια ανά μήνα |
| Τύπος: | Κομμάτι τρυπανιών, dth σφυρί | Υλικό: | Καρβίδιο βολφραμίου και κράμα χάλυβα υψηλής αντοχής |
|---|---|---|---|
| Επεξεργασία: | CNC άλεση και ιδιόκτητη θερμική επεξεργασία | Σειρά: | CIR, BR, ΣΠΌΛΑ, DHD, ΑΠΟΣΤΟΛΉ, QL, SD, NUMA |
| Χρώμα: | Πράσινο, μπλε, χρυσό κ.λπ. | Αντίκτυπος/λ.: | 860-1510 |
| Κνήμη κομματιών: | DHD380-203/216/230/254/310/350 | Πλεονέκτημα: | Καλή ποιότητα και χαμηλότερη τιμή |
| Υψηλό φως: | κάτω από το σφυρί τρυπών,κάτω από το σφυρί τρυπών |
||

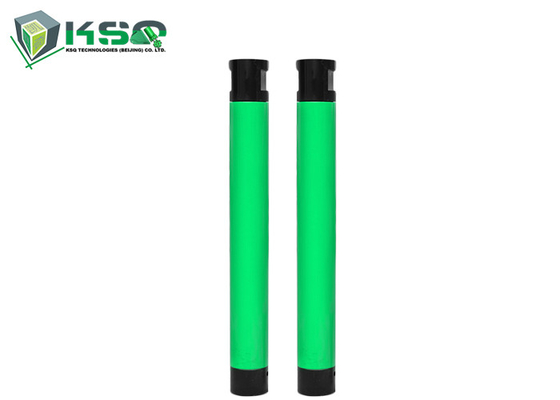

DTH380 1550mm χαμηλή πίεση αέρα/υψηλά σφυριά και κομμάτια πίεσης αέρα DTH
Στη διάτρηση DTH, το κομμάτι διατρήσεων βράχου είναι μια συνέχεια της κνήμης, την οποία το έμβολο τρυπανιών βράχου χτυπά άμεσα. Δεδομένου ότι το έμβολο είναι στη απευθείας επαφή με το κομμάτι τρυπανιών, λίγη ενέργεια χάνεται. Αυτό δίνει DTH τρυπώντας ένα σχεδόν σταθερό ποσοστό διείσδυσης ανεξάρτητα από το μήκος τρυπών με τρυπάνι.
Τα κομμάτια DTH είναι ζευγαρωμένα με τα αντίστοιχα σφυριά τους (με τη διάτρυση της διαμέτρου τρυπών και της διαμόρφωσης αυλακώνω). Οι πελάτες μπορούν να προσαρμόσουν τα κομμάτια DTH τους με τους διάφορους τρόπους, όπως η αλλαγή του σχεδιαγράμματος ενθέτων καρβιδίου βολφραμίου (σφαιρικός, βαλλιστικός, κ.λπ.), του σχεδιαγράμματος προσώπου (επίπεδο πρόσωπο, κοίλος, κυρτός, κ.λπ.), και το ξέπλυμα των τρυπών.
• Μέσο στις μεγάλες τρυπώντας με τρυπάνι διαμέτρους μεγέθους
• Εργασίες στην υψηλή σειρά, ικανός των μηκών βαθιών τρυπών διάτρυσης
Ανταγωνιστικό πλεονέκτημα
• Αρίστης ποιότητας ένθετα καρβιδίου βολφραμίου
• Οι οργανισμοί κομματιών κατασκεύασαν από τον αρίστης ποιότητας χάλυβα και επεξεργάστηκαν χρησιμοποιώντας CNC κατάστασης προόδου τα μηχανήματα και τη θερμική επεξεργασία
Εφαρμογές του κομματιού DTH
• Υπόγεια μεταλλεία
• Να ανοίξει
• Benching λατομείων διαδικασίες
Προδιαγραφή των κομματιών DTH
|
Χαμηλά κομμάτια πίεσης αέρα DTH |
|||||
|
|
Τύπος |
Διάμετρος (χιλ.) |
Κουμπιά |
Ξεπλένοντας τρύπες |
|
|
Μέτωπο (No*mm) |
Μετρητής (No.*mm) |
||||
|
1 |
CIR80 |
80 |
2*12, 2*12 |
6*13 |
2 |
|
2 |
CIR90 |
90 |
4*12 |
6*14 |
3 |
|
3 |
93 |
4*12 |
6*14 |
3 |
|
|
4 |
95 |
4*12 |
6*14 |
3 |
|
|
3» υψηλής πίεσης κομμάτια DTH |
|||||
|
|
Τύπος |
Διάμετρος (χιλ.) |
Κουμπιά |
Ξεπλένοντας τρύπες |
|
|
Μέτωπο (No*mm) |
Μετρητής (No.*mm) |
||||
|
1 |
DHD3.5/M30 |
90 |
4*12, 2*12 |
8*12 |
2 |
|
2 |
95 |
4*12, 2*12 |
8*12 |
2 |
|
|
3 |
100 |
4*13, 2*13 |
8*13 |
2 |
|
|
4 |
105 |
4*14, 2*14 |
8*14 |
2 |
|
|
4» υψηλής πίεσης κομμάτια DTH |
|||||
|
|
Τύπος |
Διάμετρος (χιλ.) |
Κουμπιά |
Ξεπλένοντας τρύπες |
|
|
Μέτωπο (No*mm) |
Μετρητής (No.*mm) |
||||
|
1 |
DHD340/SD4/ QL40/M40 |
110 |
4*14, 2*14 |
8*14 |
2 |
|
2 |
115 |
4*14, 2*14 |
8*14 |
2 |
|
|
3 |
121 |
4*14, 2*14 |
8*14 |
2 |
|
|
4 |
127 |
4*14, 3*14 |
8*14 |
2 |
|
|
5 |
130 |
4*14, 3*14 |
8*16 |
2 |
|
|
6 |
133 |
4*14, 3*14 |
8*16 |
2 |
|
|
5» υψηλής πίεσης κομμάτια DTH |
|||||
|
|
Τύπος |
Διάμετρος (χιλ.) |
Κουμπιά |
Ξεπλένοντας τρύπες |
|
|
Μέτωπο (No*mm) |
Μετρητής (No.*mm) |
||||
|
1 |
DHD350/SD5/ QL50/M50 |
130 |
3*14, 4*14 |
9*16 |
2 |
|
2 |
133 |
3*14, 4*14 |
9*16 |
2 |
|
|
3 |
140 |
3*16, 4*16 |
9*16 |
3 |
|
|
4 |
146 |
3*16, 4*16 |
9*16 |
3 |
|
|
5 |
152 |
3*16, 5*16 |
9*18 |
3 |
|
|
6» υψηλής πίεσης κομμάτια DTH |
|||||
|
|
Τύπος |
Διάμετρος (χιλ.) |
Κουμπιά |
Ξεπλένοντας τρύπες |
|
|
Μέτωπο (No*mm) |
Μετρητής (No.*mm) |
||||
|
1 |
DHD360/SD6/ QL60/M60 |
152 |
4*16, 4*16 |
8*18 |
2 |
|
2 |
155 |
4*16, 4*16 |
8*18 |
2 |
|
|
3 |
159 |
4*16, 4*16 |
8*18 |
2 |
|
|
4 |
165 |
4*16, 4*16 |
8*18 |
2 |
|
|
5 |
172 |
4*18, 4*18 |
8*18 |
2 |
|
|
6 |
178 |
4*18, 4*18 |
8*18 |
2 |
|
|
7 |
190 |
3*18, 5*18 |
9*18 |
3 |
|
|
8 |
203 |
3*18, 6*18 |
9*18 |
3 |
|
|
8» υψηλής πίεσης κομμάτια DTH |
|||||
|
|
Τύπος |
Διάμετρος (χιλ.) |
Κουμπιά |
Ξεπλένοντας τρύπες |
|
|
Μέτωπο (No*mm) |
Μετρητής (No.*mm) |
||||
|
1 |
DHD380/SD8/ QL80/M80 |
200 |
6*18, 6*18 |
9*18 |
3 |
|
2 |
203 |
6*18, 6*18 |
9*18 |
3 |
|
|
3 |
216 |
6*18, 6*18 |
9*18 |
3 |
|
|
4 |
219 |
6*18, 6*18 |
9*18 |
3 |
|
|
5 |
222 |
6*18, 9*18 |
9*18 |
3 |
|
|
6 |
226 |
3*18, 5*18 |
12*18, 6*18 |
3 |
|
|
7 |
229 |
3*18, 5*18 |
12*18, 6*18 |
3 |
|
|
8 |
241 |
3*18, 5*18 |
12*18, 6*18 |
3 |
|
|
9 |
251 |
3*18, 6*18 |
12*18, 6*18 |
3 |
|
|
10 |
254 |
3*18, 7*18 |
12*18, 6*18 |
3 |
|
|
11 |
270 |
3*18, 8*18 |
12*18, 6*18 |
3 |
|
|
12 |
305 |
6*18, 8*18 |
12*18, 9*18 |
3 |
|
Τεχνικό εγχειρίδιο του σφυριού DTH
|
Χαμηλή πίεση Σφυρί DTH |
Πρότυπο |
Διάτρηση Διάμετρος (χιλ.) |
Σφυρί Μήκος (χιλ.) |
Εξωτερικός Διάμετρος (χιλ.) |
Εργασία Πίεση (MPA) |
Αέρας Κατανάλωση (m3/min) |
Ροπή (N.m) |
Αντίκτυπος Συχνότητα (n/min) |
|
1 |
DTH65B |
ø68 - 70 |
745 |
ø61.2 |
0,5 - 0,7 |
2.5 |
51 |
≥810 |
|
2 |
DTH70 |
ø72 - 74 |
803 |
ø67.2 |
0,5 - 0,7 |
3 |
70 |
≥810 |
|
3 |
DTH76 |
ø74 - 76 |
766 |
ø67.2 |
0,5 - 0,7 |
3 |
75 |
≥810 |
|
4 |
DTH80 |
ø80 - 82 |
796 |
ø72 |
0,5 - 0,7 |
5 |
81 |
≥800 |
|
5 |
Dth80-ΙΙ |
ø75 - 80 |
756 |
ø67 |
0,5 - 0,7 |
3 |
75 |
≥810 |
|
6 |
DTH80X |
ø80 - 82 |
756 |
ø72 |
0,5 - 0,7 |
4.5 |
75 |
≥800 |
|
7 |
DTH80XD |
ø80 - 90 |
735 |
ø74 |
0,5 - 0,7 |
5.5 |
85 |
≥800 |
|
8 |
DTH90 |
ø90 - 130 |
796 |
ø80.2 |
0,5 - 0,7 |
6 |
110 |
≥820 |
|
9 |
Dth90-Ι |
ø90 - 130 |
796 |
ø80 |
0,5 - 0,7 |
5.5 |
120 |
≥820 |
|
10 |
DTH110 |
ø110 - 150 |
838 |
ø98 |
0,5 - 0,7 |
11 |
180 |
≥830 |
|
11 |
DTH150 |
ø150 - 185 |
908 |
ø137 |
0,5 - 0,7 |
17 |
340 |
≥800 |
|
12 |
DTH170 |
ø170 - 250 |
1023 |
ø156 |
0,5 - 0,7 |
19.5 |
420 |
≥790 |
|
Υψηλής πίεσης Σφυρί DTH |
Πρότυπο |
Διάτρηση Διάμετρος (χιλ.) |
Σφυρί Μήκος (χιλ.) |
Εξωτερικός Διάμετρος (χιλ.) |
Εργασία Πίεση (MPA) |
Αέρας Κατανάλωση (m3/min) |
Ροπή (N.m) |
Αντίκτυπος Συχνότητα (n/min) |
|
1 |
DTH330 |
ø82 - 85 |
867 |
ø71 |
0,8 - 2,1 |
3 - 12 |
150 |
≥800 |
|
2 |
DTH335 |
ø90 - 93 |
908 |
ø81 |
0,8 - 2,1 |
4.3 - 14,2 |
205 |
950 - 1500 |
|
3 |
DTH340 |
ø105 - 130 |
1052 |
ø92 |
0,8 - 2,1 |
3.5 - 18 |
304 |
≥800 |
|
4 |
DTH345 |
ø105 - 130 |
1034 |
ø98 |
0,8 - 2,1 |
3.5 - 15 |
335 |
≥800 |
|
5 |
DTH345K |
ø110 - 130 |
994 |
ø98 |
0,8 - 2,1 |
3.5 - 15 |
400 |
≥820 |
|
6 |
DTH350 |
ø130 - 152 |
1387 |
ø114 |
0,8 - 2,1 |
5.7 - 18 |
590 |
810 - 1470 |
|
7 |
DTH355 |
ø130 - 152 |
1220 |
ø124 |
0,8 - 2,1 |
6.5 - 18 |
700 |
810 - 1500 |
|
8 |
DTH355K |
ø130 - 152 |
1098 |
ø124 |
0,8 - 2,1 |
4.5 - 18 |
800 |
840 - 1500 |
|
9 |
DTH360 |
ø152 - 305 |
1450 |
ø136 |
0,8 - 2,1 |
8.5 - 25 |
822 |
820 - 1475 |
|
10 |
DTH380 |
ø203 - 350 |
1551 |
ø181 |
0,8 - 2,1 |
12 - 31 |
1560 |
860 - 1510 |
|
11 |
DTH3120 |
ø302 - 508 |
1934 |
ø275 |
0,8 - 2,1 |
14 - 45 |
2410 |
980 - 1446 |
