Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Τύπος: | Κομμάτι τρυπανιών, dth σφυρί | Υλικό: | Καρβίδιο βολφραμίου και υψηλής αντοχής χάλυβας κραμάτων |
|---|---|---|---|
| Επεξεργασία: | CNC άλεση και ιδιόκτητη θερμική επεξεργασία | Σειρά: | CIR, BR, ΣΠΌΛΑ, DHD, ΑΠΟΣΤΟΛΉ, QL, SD, NUMA |
| Χρώμα: | Πράσινο, μπλε, χρυσό κ.λπ. | Αντίκτυπος/λ.: | 860-1510 |
| Κνήμη κομματιών: | RE054/RE040 | ||
| Υψηλό φως: | τοποθετημένα αιχμή καρβίδιο κομμάτια τρυπανιών,dth κομμάτια σφυριών |
||

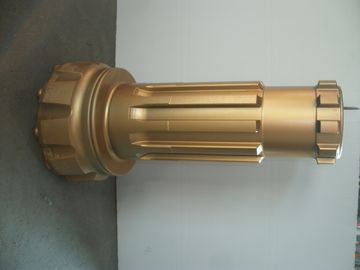

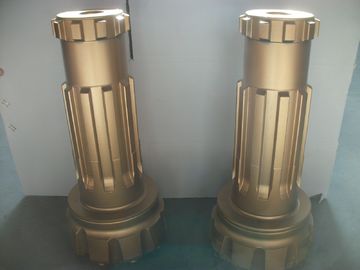

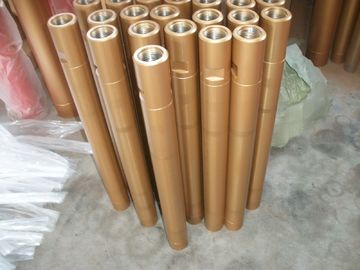

RE054/RE040 μέσω του αντίστροφου σφυριού κυκλοφορίας DTH για το φρεάτιο νερού/τη γεώτρηση
Στη διάτρηση DTH, το κομμάτι διατρήσεων βράχου είναι μια συνέχεια της κνήμης, την οποία το έμβολο τρυπανιών βράχου χτυπά άμεσα. Δεδομένου ότι το έμβολο είναι στη απευθείας επαφή με το κομμάτι τρυπανιών, λίγη ενέργεια χάνεται. Αυτό δίνει DTH τρυπώντας ένα σχεδόν σταθερό ποσοστό διείσδυσης ανεξάρτητα από το μήκος τρυπών με τρυπάνι.
Τα κομμάτια DTH είναι ζευγαρωμένα με τα αντίστοιχα σφυριά τους (με τη διάτρυση της διαμέτρου τρυπών και της διαμόρφωσης αυλακωήσαστε). Οι πελάτες μπορούν να προσαρμόσουν τα κομμάτια DTH τους με τους διάφορους τρόπους, όπως η αλλαγή του σχεδιαγράμματος ενθέτων καρβιδίου βολφραμίου (σφαιρικός, βαλλιστικός, κ.λπ.), του σχεδιαγράμματος προσώπου (επίπεδο πρόσωπο, κοίλος, κυρτός, κ.λπ.), και το ξέπλυμα των τρυπών.
• Μέσο στις μεγάλες τρυπώντας με τρυπάνι διαμέτρους μεγέθους
• Εργασίες στην υψηλή σειρά, ικανός των μηκών βαθιών τρυπών διάτρυσης
Εφαρμογές του κομματιού DTH
• Υπόγεια μεταλλεία
• Να ανοίξει
• Benching λατομείων διαδικασίες
Ανταγωνιστικό πλεονέκτημα
• Αρίστης ποιότητας ένθετα καρβιδίου βολφραμίου
• Οι οργανισμοί κομματιών κατασκεύασαν από τον αρίστης ποιότητας χάλυβα και επεξεργάστηκαν χρησιμοποιώντας CNC κατάστασης προόδου τα μηχανήματα και τη θερμική επεξεργασία
Προδιαγραφή των κομματιών DTH
| 3» υψηλής πίεσης κομμάτια DTH | |||||
| Τύπος |
Διάμετρος (χιλ.) |
Κουμπιά |
Ξέπλυμα Τρύπες |
||
| Μέτωπο (No*mm) | Μετρητής (No.*mm) | ||||
| 1 | DHD3.5/M30 | 90 | 4*12, 2*12 | 8*12 | 2 |
| 2 | 95 | 4*12, 2*12 | 8*12 | 2 | |
| 3 | 100 | 4*13, 2*13 | 8*13 | 2 | |
| 4 | 105 | 4*14, 2*14 | 8*14 | 2 | |
| 4» υψηλής πίεσης κομμάτια DTH | |||||
| Τύπος |
Διάμετρος (χιλ.) |
Κουμπιά |
Ξέπλυμα Τρύπες |
||
| Μέτωπο (No*mm) | Μετρητής (No.*mm) | ||||
| 1 |
DHD340/SD4/ QL40/M40 |
110 | 4*14, 2*14 | 8*14 | 2 |
| 2 | 115 | 4*14, 2*14 | 8*14 | 2 | |
| 3 | 121 | 4*14, 2*14 | 8*14 | 2 | |
| 4 | 127 | 4*14, 3*14 | 8*14 | 2 | |
| 5 | 130 | 4*14, 3*14 | 8*16 | 2 | |
| 6 | 133 | 4*14, 3*14 | 8*16 | 2 | |
| 5» υψηλής πίεσης κομμάτια DTH | |||||
| Τύπος |
Διάμετρος (χιλ.) |
Κουμπιά |
Ξέπλυμα Τρύπες |
||
| Μέτωπο (No*mm) | Μετρητής (No.*mm) | ||||
| 1 |
DHD350/SD5/ QL50/M50 |
130 | 3*14, 4*14 | 9*16 | 2 |
| 2 | 133 | 3*14, 4*14 | 9*16 | 2 | |
| 3 | 140 | 3*16, 4*16 | 9*16 | 3 | |
| 4 | 146 | 3*16, 4*16 | 9*16 | 3 | |
| 5 | 152 | 3*16, 5*16 | 9*18 | 3 | |
| 6» υψηλής πίεσης κομμάτια DTH | |||||
| Τύπος |
Διάμετρος (χιλ.) |
Κουμπιά |
Ξέπλυμα Τρύπες |
||
| Μέτωπο (No*mm) | Μετρητής (No.*mm) | ||||
| 1 |
DHD360/SD6/ QL60/M60 |
152 | 4*16, 4*16 | 8*18 | 2 |
| 2 | 155 | 4*16, 4*16 | 8*18 | 2 | |
| 3 | 159 | 4*16, 4*16 | 8*18 | 2 | |
| 4 | 165 | 4*16, 4*16 | 8*18 | 2 | |
| 5 | 172 | 4*18, 4*18 | 8*18 | 2 | |
| 6 | 178 | 4*18, 4*18 | 8*18 | 2 | |
| 7 | 190 | 3*18, 5*18 | 9*18 | 3 | |
| 8 | 203 | 3*18, 6*18 | 9*18 | 3 | |
| 8» υψηλής πίεσης κομμάτια DTH | |||||
| Τύπος |
Διάμετρος (χιλ.) |
Κουμπιά |
Ξέπλυμα Τρύπες |
||
| Μέτωπο (No*mm) | Μετρητής (No.*mm) | ||||
| 1 |
DHD380/SD8 /QL80/M80 |
200 | 6*18, 6*18 | 9*18 | 3 |
| 2 | 203 | 6*18, 6*18 | 9*18 | 3 | |
| 3 | 216 | 6*18, 6*18 | 9*18 | 3 | |
| 4 | 219 | 6*18, 6*18 | 9*18 | 3 | |
| 5 | 222 | 6*18, 9*18 | 9*18 | 3 | |
| 6 | 226 | 3*18, 5*18 | 12*18, 6*18 | 3 | |
| 7 | 229 | 3*18, 5*18 | 12*18, 6*18 | 3 | |
| 8 | 241 | 3*18, 5*18 | 12*18, 6*18 | 3 | |
| 9 | 251 | 3*18, 6*18 | 12*18, 6*18 | 3 | |
| 10 | 254 | 3*18, 7*18 | 12*18, 6*18 | 3 | |
| 11 | 270 | 3*18, 8*18 | 12*18, 6*18 | 3 | |
| 12 | 305 | 6*18, 8*18 | 12*18, 9*18 | 3 | |
Σφυρί προδιαγραφών DTH
|
Μέση πίεση Σφυρί DTH |
Πρότυπο |
Διάτρηση Διάμετρος (χιλ.) |
Σφυρί Μήκος (χιλ.) |
Εξωτερικός Διάμετρος (χιλ.) |
Εργασία Πίεση (MPA) |
Αέρας Κατανάλωση (m3/min) |
Ροπή (N.m) |
|
1 |
DTH930 |
ø90 - 120 |
870 |
ø80.5 |
0.8 - 1.2 |
6 |
180 |
|
2 |
DTH4.5 |
ø110 - 150 |
917 |
ø98 |
0.8 - 1.2 |
11 |
300 |
|
Υψηλής πίεσης Σφυρί DTH |
Πρότυπο |
Διάτρηση Διάμετρος (χιλ.) |
Σφυρί Μήκος (χιλ.) |
Εξωτερικός Διάμετρος (χιλ.) |
Εργασία Πίεση (MPA) |
Αέρας Κατανάλωση (m3/min) |
Ροπή (N.m) |
|
1 |
DTH330 |
ø82 - 85 |
867 |
ø71 |
0.8 - 2.1 |
3 - 12 |
150 |
|
2 |
DTH335 |
ø90 - 93 |
908 |
ø81 |
0.8 - 2.1 |
4.3 - 14.2 |
205 |
|
3 |
DTH340 |
ø105 - 130 |
1052 |
ø92 |
0.8 - 2.1 |
3.5 - 18 |
304 |
|
4 |
DTH345 |
ø105 - 130 |
1034 |
ø98 |
0.8 - 2.1 |
3.5 - 15 |
335 |
|
5 |
DTH345K |
ø110 - 130 |
994 |
ø98 |
0.8 - 2.1 |
3.5 - 15 |
400 |
|
Αποδοτικός υψηλός Πίεση DTH Σφυρί |
Κώδικας προϊόντων και σύνοψη Περιγραφή |
Διάτρηση Διάμετρος (χιλ.) |
Σφυρί Μήκος (χιλ.) |
Εξωτερικός Διάμετρος (χιλ.) |
Εργασία Πίεση (MPA) |
Αέρας Κατανάλωση (m3/min) |
Ροπή (N.m) |
|
1 |
DTH440 |
ø115 - 130 |
998 |
ø98 |
0.8 - 2.1 |
3 - 12 |
402 |
|
2 |
DTH450 |
ø130 - 152 |
1087 |
ø118 |
0.8 - 2.1 |
3 - 14 |
840 |
|
3 |
DTH460 |
ø165 - 216 |
1076 |
ø146 |
0.8 - 2.1 |
6.8 - 20 |
980 |
|
4 |
DTH480 |
ø203 - 254 |
1450 |
ø181 |
0.8 - 2.1 |
9.6 - 24.8 |
1870 |
|
Μέσω της αντιστροφής Κυκλοφορία DTH Σφυρί |
Πρότυπο |
Διάτρηση Διάμετρος (χιλ.) |
Σφυρί Μήκος (χιλ.) |
Εξωτερικός Διάμετρος (χιλ.) |
Εργασία Πίεση (MPA) |
Αέρας Κατανάλωση (m3/min) |
Ροπή (N.m) |
|
1 |
DTHF335 |
ø90 - 105 |
1143 |
ø85 |
0.7 - 2.1 |
4.2 - 11.7 |
475 |
|
2 |
DTHF345 |
ø110 - 130 |
1281 |
ø105 |
0.7 - 2.1 |
5.7 - 14.2 |
600 |
|
3 |
DTHF355 |
ø135 - 155 |
1292 |
ø124 |
0.8 - 2.1 |
6.5 - 19.3 |
791 |
|
4 |
DTHF365 |
ø160 - 200 |
1345 |
ø154 |
0.8 - 2.1 |
9 - 18 |
950 |
|
5 |
DTHF385 |
ø200 - 254 |
1578 |
ø190 |
0.8 - 2.1 |
12 - 30.8 |
1040 |
|
6 |
DTHF3105 |
ø254 - 311 |
1440 |
ø250 |
0.8 - 2.4 |
15 - 34 |
1260 |
|
7 |
DTHF3125 |
ø311 - 360 |
1430 |
ø270 |
0.8 - 2.4 |
20 - 37.8 |
1250 |
