| Τόπος καταγωγής: | Ήχος καμπάνας Κίνα της Shan (ηπειρωτική χώρα) |
| Μάρκα: | MIROC |
| Πιστοποίηση: | GB / API / ISO |
| Αριθμό μοντέλου: | ΕΠΑΝ σφυρί και κομμάτια DTH |
| Ποσότητα παραγγελίας min: | 1 κομμάτι |
|---|---|
| Τιμή: | negotiation |
| Συσκευασία λεπτομέρειες: | Χαρτοκιβώτιο ή ξύλινο κουτί |
| Χρόνος παράδοσης: | 1-20 Ημέρες |
| Όροι πληρωμής: | Η MoneyGram L/C, D/A, D/P, T/T, Western Union, |
| Δυνατότητα προσφοράς: | 8000 τεμάχια ανά μήνα |
| Τύπος: | Σφυριά και κομμάτια DTH | Υλικό: | Καρβίδιο |
|---|---|---|---|
| Επεξεργασία: | Θερμική επεξεργασία | Χρώμα: | Μπλε, χρυσό κ.λπ. |
| Αντίκτυπος/λ.: | <> | Κνήμη κομματιών: | RE054, RE140, RE052, RE547 |
| Υψηλό φως: | κάτω από τα εργαλεία διατρήσεων τρυπών,κάτω από το σφυρί τρυπών |
||

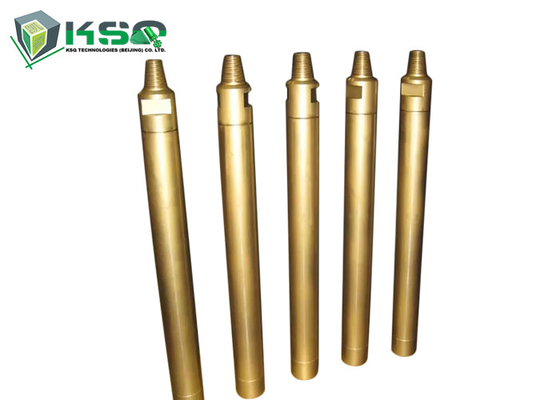

5» RE040/RE542/RE545 μέσω του αντίστροφων Downhole κυκλοφορίας σφυριού και των κομματιών σφυριών DTH
Στη διάτρηση DTH, το κομμάτι διατρήσεων βράχου είναι μια συνέχεια της κνήμης, την οποία το έμβολο τρυπανιών βράχου χτυπά άμεσα. Δεδομένου ότι το έμβολο είναι στη απευθείας επαφή με το κομμάτι τρυπανιών, λίγη ενέργεια χάνεται. Αυτό δίνει DTH τρυπώντας ένα σχεδόν σταθερό ποσοστό διείσδυσης ανεξάρτητα από το μήκος τρυπών με τρυπάνι.
Τα κομμάτια DTH είναι ζευγαρωμένα με τα αντίστοιχα σφυριά τους (με τη διάτρυση της διαμέτρου τρυπών και της διαμόρφωσης αυλακώνω). Οι πελάτες μπορούν να προσαρμόσουν τα κομμάτια DTH τους με τους διάφορους τρόπους, όπως η αλλαγή του σχεδιαγράμματος ενθέτων καρβιδίου βολφραμίου (σφαιρικός, βαλλιστικός, κ.λπ.), του σχεδιαγράμματος προσώπου (επίπεδο πρόσωπο, κοίλος, κυρτός, κ.λπ.), και το ξέπλυμα των τρυπών.
• Μέσο στις μεγάλες τρυπώντας με τρυπάνι διαμέτρους μεγέθους
• Εργασίες στην υψηλή σειρά, ικανός των μηκών βαθιών τρυπών διάτρυσης
Εφαρμογές του κομματιού DTH
• Υπόγεια μεταλλεία
• Να ανοίξει
• Benching λατομείων διαδικασίες
Προδιαγραφή των κομματιών DTH
|
Κώδικας προϊόντων και Συνοπτική περιγραφή |
Ξεπλένοντας τρύπες |
Διάμετρος (χιλ.) |
Βάρος (κλ) |
Κουμπιά μετρητών (No.x χιλ.) |
Μπροστινά κουμπιά (Κανένα Χ χιλ.) |
Σφυρί DTH |
|
DTH65PQ |
1 |
68 - 72 |
1.5 |
X12 4 |
X12 3 |
DTH65 |
|
DTH75PQ |
3 |
75 - 77 |
2.4 |
X12 5 |
X12 3 |
DTH70 |
|
DTH76PQ |
2 |
76 - 78 |
2.5 |
X12 5 |
X12 3 |
DTH76 |
|
DTH76-78 |
2 |
78 - 82 |
2.6 |
X12 5 |
X12 3 |
DTH76 |
|
DTH80PQ |
3 |
82 - 84 |
3 |
X12 5 |
X12 6 |
DTH80, DTH80X |
|
DTH90A |
3 |
90 - 95 |
3.6 |
6 X 14 |
X12 4 |
DTH80, DTH80X |
|
DTH80XD-90 |
3 |
90 - 95 |
3.4 |
X12 6 |
X12 4 |
DTH80XD |
|
Dth80-ΙΙ-80 |
3 |
80 - 82 |
3 |
X12 5 |
X12 4 |
Dth80-ΙΙ |
|
DTH90B |
3 |
90 - 95 |
3.8 |
6 X 14 |
X12 4 |
DTH90, DTH90-Ι |
|
DTH90T1 |
2 |
90 - 95 |
3.6 |
6 X 14 |
1 X12, X12 3 (Σφαιρικός) |
DTH90, DTH90-Ι |
|
DTH90T2 |
2 |
90 - 95 |
3.8 |
6 X 14 ( Σφαιρικός) |
X12 4 (σφαιρική) |
DTH90, DTH90-Ι |
|
DTH90T3J |
3 |
90 - 95 |
3.6 |
6 X 14 (βαλλιστικό) |
X12 4 (βαλλιστική) |
DTH90, DTH90-Ι |
Τεχνικό εγχειρίδιο του σφυριού DTH
|
Χαμηλή πίεση Σφυρί DTH |
Κώδικας προϊόντων και σύνοψη Περιγραφή |
Διάτρηση Διάμετρος (χιλ.) |
Σφυρί Μήκος (χιλ.) |
Εξωτερικός Διάμετρος (χιλ.) |
Εργασία Πίεση (MPA) |
Αέρας Κατανάλωση (m3/min) |
Ροπή (N.m) |
Αντίκτυπος Συχνότητα (n/min) |
|
1 |
DTH65B |
ø68 - 70 |
745 |
ø61.2 |
0,5 - 0,7 |
2.5 |
51 |
≥810 |
|
2 |
DTH70 |
ø72 - 74 |
803 |
ø67.2 |
0,5 - 0,7 |
3 |
70 |
≥810 |
|
3 |
DTH76 |
ø74 - 76 |
766 |
ø67.2 |
0,5 - 0,7 |
3 |
75 |
≥810 |
|
4 |
DTH80 |
ø80 - 82 |
796 |
ø72 |
0,5 - 0,7 |
5 |
81 |
≥800 |
|
5 |
Dth80-ΙΙ |
ø75 - 80 |
756 |
ø67 |
0,5 - 0,7 |
3 |
75 |
≥810 |
|
Μέσο Πίεση Σφυρί DTH |
Κώδικας προϊόντων και σύνοψη Περιγραφή |
Διάτρηση Διάμετρος (χιλ.) |
Σφυρί Μήκος (χιλ.) |
Εξωτερικός Διάμετρος (χιλ.) |
Εργασία Πίεση (MPA) |
Αέρας Κατανάλωση (m3/min) |
Ροπή (N.m) |
Αντίκτυπος Συχνότητα (n/min) |
|
1 |
DTH930 |
ø90 - 120 |
870 |
ø80.5 |
0,8 - 1,2 |
6 |
180 |
≥700 |
|
2 |
DTH4.5 |
ø110 - 150 |
917 |
ø98 |
0,8 - 1,2 |
11 |
300 |
≥800 |
|
Υψηλής πίεσης Σφυρί DTH |
Κώδικας προϊόντων και σύνοψη Περιγραφή |
Διάτρηση Διάμετρος (χιλ.) |
Σφυρί Μήκος (χιλ.) |
Εξωτερικός Διάμετρος (χιλ.) |
Εργασία Πίεση (MPA) |
Αέρας Κατανάλωση (m3/min) |
Ροπή (N.m) |
Αντίκτυπος Συχνότητα (n/min) |
|
1 |
DTH330 |
ø82 - 85 |
867 |
ø71 |
0,8 - 2,1 |
3 - 12 |
150 |
≥800 |
|
2 |
DTH335 |
ø90 - 93 |
908 |
ø81 |
0,8 - 2,1 |
4.3 - 14,2 |
205 |
950 - 1500 |
|
3 |
DTH340 |
ø105 - 130 |
1052 |
ø92 |
0,8 - 2,1 |
3.5 - 18 |
304 |
≥800 |
|
4 |
DTH345 |
ø105 - 130 |
1034 |
ø98 |
0,8 - 2,1 |
3.5 - 15 |
335 |
≥800 |
|
5 |
DTH345K |
ø110 - 130 |
994 |
ø98 |
0,8 - 2,1 |
3.5 - 15 |
400 |
≥820 |
|
6 |
DTH350 |
ø130 - 152 |
1387 |
ø114 |
0,8 - 2,1 |
5.7 - 18 |
590 |
810 - 1470 |
|
Αποδοτικός υψηλός Πίεση DTH Σφυρί |
Κώδικας προϊόντων και σύνοψη Περιγραφή |
Διάτρηση Διάμετρος (χιλ.) |
Σφυρί Μήκος (χιλ.) |
Εξωτερικός Διάμετρος (χιλ.) |
Εργασία Πίεση (MPA) |
Αέρας Κατανάλωση (m3/min) |
Ροπή (N.m) |
Αντίκτυπος Συχνότητα (n/min) |
|
1 |
DTH440 |
ø115 - 130 |
998 |
ø98 |
0,8 - 2,1 |
3 - 12 |
402 |
850 - 1320 |
|
2 |
DTH450 |
ø130 - 152 |
1087 |
ø118 |
0,8 - 2,1 |
3 - 14 |
840 |
850 - 1600 |
|
3 |
DTH460 |
ø165 - 216 |
1076 |
ø146 |
0,8 - 2,1 |
6.8 - 20 |
980 |
860 - 1610 |
|
4 |
DTH480 |
ø203 - 254 |
1450 |
ø181 |
0,8 - 2,1 |
9.6 - 24,8 |
1870 |
1100 - 1350 |
|
Μέσω Αντιστροφή Κυκλοφορία Σφυρί DTH |
Κώδικας προϊόντων και σύνοψη Περιγραφή |
Διάτρηση Διάμετρος (χιλ.) |
Σφυρί Μήκος (χιλ.) |
Εξωτερικός Διάμετρος (χιλ.) |
Εργασία Πίεση (MPA) |
Αέρας Κατανάλωση (m3/min) |
Ροπή (N.m) |
Αντίκτυπος Συχνότητα (n/min) |
|
1 |
DTHF335 |
ø90 - 105 |
1143 |
ø85 |
0,7 - 2,1 |
4.2 - 11,7 |
475 |
≥800 |
|
2 |
DTHF345 |
ø110 - 130 |
1281 |
ø105 |
0,7 - 2,1 |
5.7 - 14,2 |
600 |
≥800 |
|
3 |
DTHF355 |
ø135 - 155 |
1292 |
ø124 |
0,8 - 2,1 |
6.5 - 19,3 |
791 |
810 - 1200 |
|
4 |
DTHF365 |
ø160 - 200 |
1345 |
ø154 |
0,8 - 2,1 |
9 - 18 |
950 |
600 - 1100 |
