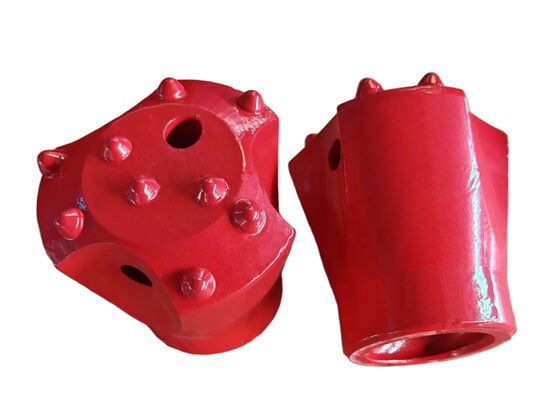

Name: Τρυπάνι αγκύρωσης αυτοδιάτρησης T73-130mm/R38-76mm
Brand: KSQ Technologies (Beijing) Co. Ltd
SKU: T73-130mm/R38-76mm
Price: 508.50 USD
Availability: InStock

Αρχική Σελίδα Προϊόντα Rock Εργαλεία διάτρησης

Τρυπάνι αγκύρωσης αυτοδιάτρησης T73-130mm/R38-76mm

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	MIROC
Πιστοποίηση:	ISO
Αριθμό μοντέλου:	T73-130mm/R38-76mm

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Χρόνος παράδοσης:	20-30
Δυνατότητα προσφοράς:	3000

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Υλικό:	Χάλυβα κράματος υψηλής αντοχής	Διάμετρος ((mm):	42/51//76/90/100/110/115/130/150/160/180/200
Νήμα:	Αριστερά/δεξιά	Προσδιορισμός:	R25/R32/R38/R51/T30/T40/T53/T76/T103
Επιφανειακή επεξεργασία:	Γαλβανισμένο εν θερμώ	Είδος:	αυτοδιάτρητη ράβδος άγκυρας
Επισημαίνω:	τρυπάνι μπουλονιού αγκύρωσης αυτοδιάτρησης , Τρυπάνι βράχου T73-130mm , Τρυπάνι μπουλονιού αγκύρωσης R38-76mm

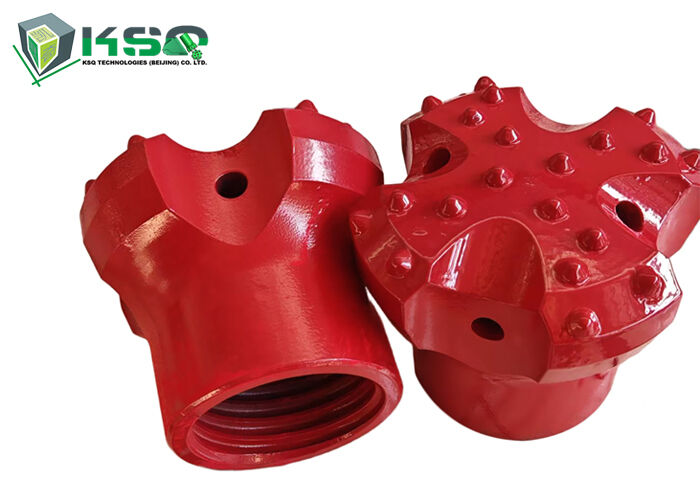

Τ73-130mm/R38-76mm Αυτοτρυπάνιση Άγκυρα Στρογγυλοτρυπάνι

Περιγραφή του προϊόντος

Οι άγκυρες αυτοτρυπάνισης μπορούν να ξεπεράσουν τα προβλήματα των δύσκολων να τρυπηθούν τρύπες σε χαλαρό και σπασμένο έδαφος.

Ο αυτοκίνητος βρόχος T73 μπορεί να συνδεθεί με μηχανή συγκόλλησης για συγκόλληση κατά την γεώτρηση για την επίτευξη του αποτελέσματος αγκύρωσης.Η κατασκευαστική απόδοση είναι υψηλότερη από εκείνη των συνηθισμένων κενών βρόχων, και είναι κατάλληλο για το σπασμένο και δύσκολο να σχηματιστεί γύρω βράχο.
Κατά τη διάρκεια της κατασκευής δεν απαιτείται προστασία του τοίχου περίβλησης, η οποία μπορεί να βελτιώσει σημαντικά την αποτελεσματικότητα της κατασκευής, να μειώσει την περίοδο κατασκευής και να μειώσει το συνολικό κόστος του έργου.
Το σώμα του κούφου βρόχου μπορεί να κοπεί και να παραταθεί αυθαίρετα συνδέοντας μανίκια.
Σε σύγκριση με τον συμβατικό σωλήνα γεώτρησης, οι αυτοκινούμενες βίδες T73 είναι εξοπλισμένες με μια ποικιλία τρυπών,που μπορούν να επιλεγούν σύμφωνα με τις ιδιότητες των διαφόρων στρωμάτων πετρώματος και του εδάφους κατά την κατασκευή, το οποίο μπορεί να βελτιώσει την απόδοση της γεώτρησης.

Χαρακτηριστικά

Υιοθετεί ανώτερη αυτοτρυπάνιση κούφια αγκυροβολία, συνολική βίδα έχει ισχυρή αντοχή.
Το εύρος εφαρμογής είναι ευρύ
Εύκολο για λειτουργία.

Κούφια ράβδο άγκυρας

Μέγεθος	Η εξωτερική διαφορά.	Εσωτερική διαφορά.	Τελικό φορτίο (kN)	Δυνατότητα εκφόρτωσης (kN)	Βάρος (kg/m)
SET73/53	73	53	1160	970	13.20
Ασφάλεια των τραπεζών	73	45	1582	1270	17.80
SET73/40	73	40	1865	1430	21.20

Σύνδεσμος

Μέγεθος	Η εξωτερική διαφορά.	Διάμετρος (mm)	Βάρος (Kg/pc)	Σημείωση
ΣΤΣ73	89	235	3.82	Με δομή σφράγισης
	95	245	5.70

Σφαιρικό καρπούζι

Μέγεθος	Μέγεθος κλειδιού (mm)	Διάμετρος (mm)	Βάρος (Kg/pc)
Επενδύσεις	95	70	1.90

Πλατεία

Μέγεθος	Μέγεθος (mm)	Δάχος (mm)	Χόλε Ντάια.	Βάρος (Kg/pc)
ΣΤΣ73	175*175	34	80	6.85
	250*250	40	80	18.00

Κεντρικός μηχανισμός

Μέγεθος	Η εξωτερική διαφορά.	Διάμετρος (mm)	Βάρος (Kg/pc)
Επενδύσεις	130	65	1.08

Στρίψιμο

Μέγεθος	Η εξωτερική διαφορά.	Βάρος (Kg/pc)	Πεδίο εφαρμογής (Συμβουλές)
ΕΠΙΤΡΟΠΗ			Άμμος, γέμισμα, χαλίκι
SST73/130	130	4.00
ΣΤ73/175	175	6.80
EXX			Ελαφρύτερα ιζηματογενή βράχια, όπως μαρμάρια, λασπολιθίες, λάσπη
SST73/130	130	4.00
Κέικ Μπιτ			Άργιλος, μαλακό έδαφος, μαρμάρες, χαλαρή άμμος ή χαλίκι
SST73/150	150	4.00
SST73/200	200	5.60
SST73/250	250	6.75
ΣΤ73/280	280	7.60
ΣΤ73/175	175	5.20
ΕΣΣ-F			Πετρώματα, πέτρινοι τοίχοι, ερείπια
SST73/130	130	4.70

1Προετοιμασία γεωτρήσεων

Η γωνία της γεώτρησης, το μήκος, η αναλογία ανάμειξης του λιπαντικού και η επιλογή των τρυπών πρέπει να καθορίζονται σύμφωνα με το σχηματισμό του βράχου.Ρυθμίστε τη γωνία γεώτρησης του γεώτρησης βράχου ανάλογα με το έδαφος και τις γεωλογικές συνθήκες.

2- Τρυπεία και γύρισμα

Όταν οι βίδες αγκυρώσεως είναι μεγάλες και πρέπει να συνδεθούν, το τρυπάνι πρέπει να τοποθετείται στο μπροστινό άκρο του πρώτου τμήματος της ράβδου αγκυρώσεως,και το πίσω άκρο του σώματος της ράβδου πρέπει να συνδεθεί με τη μηχανή συγκόλλησης μέσω του περιστρεφόμενου προσαρμογέα συγκόλλησηςΚατά τη γεώτρηση, πραγματοποιείται το σφουγγαρισμό και η λιπαρή ύλη πιέζεται στην τρύπα και στις ρωγμές της πέτρας για να εδραιωθεί η πέτρα και να παραμείνει στη βαθιά σταθερή πέτρα.και συνδέονται μεταξύ τους με το σταθερό στρώμα καθώς η λάσπη στερεώνει.

3. μήκος σύνδεσης άγκυρας

Όταν έχουν απομείνει 30 cm στο πρώτο τμήμα της ράβδου άγκυρας, σταματήστε την τρύπα, βάλτε ένα μανίκι σύνδεσης με τεχνητό λιπαντικό στην ουρά του προηγούμενου τμήματος της ράβδου άγκυρας,και στη συνέχεια συνδέστε το δεύτερο τμήμα της ράβδου άγκυραςΣτο τέλος της γεώτρησης, η ράβδος άγκυρας εκτίθεται τουλάχιστον 10 cm.η οποία είναι βολική για την εγκατάσταση της κατρακυλωμένης πλάκας υποστήριξης και του καρυδιού μπάλας.

4Δοκιμαστικό τράβηγμα.

Μετά την κατασκευή του αυτοκινούμενου βρόχου, πρέπει να διενεργείται η δοκιμή της αξίας της δύναμης έλξης του βρόχου για να ελέγχεται αν πληροί την σχεδιαζόμενη τιμή της δύναμης έλξης.Για κάθε 300 βίδες στην περιοχή λειτουργίας, τουλάχιστον 3 μπουλόνια πρέπει να ελέγχονται τυχαία για δοκιμή δύναμης ανάσυρσης, ώστε να εξασφαλίζεται ότι το αποτέλεσμα κατασκευής πληροί τις αναμενόμενες απαιτήσεις. Η ποιότητα της υποστήριξης επηρεάζει την ασφάλεια της κατασκευής της σήραγγας.Είναι απαραίτητο να υιοθετηθούν υποστηρικτικά υλικά με πλούσια επιτυχημένα υποστηρικτικά περιστατικά και πλούσια επαλήθευση περιπτώσεων κατασκευής.

Τα Self-Drilling Anchor bolts που παράγονται από την KSQ έχουν πολλές περιπτώσεις εφαρμογής σήραγγας και μπορούν να παρέχουν στους πελάτες ένα πλήρες σύνολο λύσεων.
