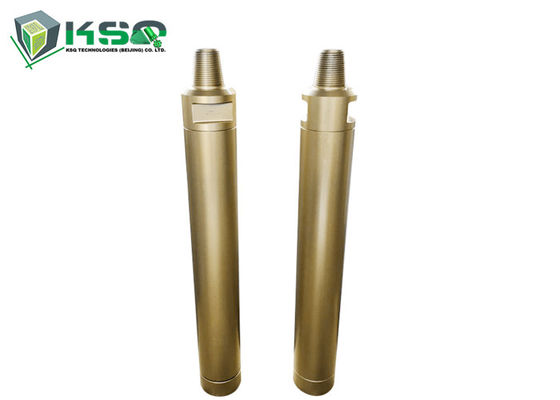

Σφυριά QL80 COP84 DHD380 M80 SD8 DTH, σφυρί 8,0 υψηλής μεταλλείας»
Στα σφυριά DTH, το κομμάτι διατρήσεων βράχου είναι μια συνέχεια της κνήμης, την οποία το έμβολο τρυπανιών βράχου χτυπά άμεσα. Δεδομένου ότι το έμβολο είναι στη απευθείας επαφή με το κομμάτι τρυπανιών, λίγη ενέργεια χάνεται. Αυτό δίνει στα σφυριά DTH ένα σχεδόν σταθερό ποσοστό διείσδυσης ανεξάρτητα από το μήκος τρυπών.
Βασικές πληροφορίες
| Στοιχεία |
Μέρη αντικατάστασης |
| 1 |
Τοπ υποβρύχιο |
| 2 |
O-ring του τοπ υποβρυχίου |
| 3 |
Δαχτυλίδι ξεμπλοκαρίσματος |
| 4 |
Βαλβίδα αντεπιστροφής |
| 5 |
Άνοιξη |
| 6 |
Απομονωτής συμπίεσης |
| 7 |
Διανομέας αέρα |
| 8 |
Εσωτερικός κύλινδρος |
| 9 |
Έμβολο |
| 10 |
Εξωτερικός κύλινδρος |
| 11 |
Μανίκι οδηγών |
| 12 |
O-ring του δαχτυλιδιού στάσεων |
| 13 |
Δαχτυλίδι στάσεων |
| 14 |
Δαχτυλίδι ξεμπλοκαρίσματος |
| 15 |
Χοντρό κομμάτι κίνησης |
| 16 |
Κομμάτι τρυπανιών |
Προδιαγραφή σφυριών COP84/DHD380:
| Τρυπώντας με τρυπάνι διάμετρος (χιλ.) |
Μήκος σφυριών χωρίς κομμάτι (χιλ.) |
Εξωτερική διάμετρος (χιλ.) |
Βάρος χωρίς κομμάτι (κλ) |
| φ195-φ254 |
1492 |
180mm |
188 |
| Πίεση εργασίας (MPA) |
Κατανάλωση αέρα (μ ³ /min) |
| 1.5-3.0 MPA |
1.0Mpa: 15 μ ³ /min |
1.8Mpa: 26 μ ³ /min |
2.4Mpa: 34 μ ³ /min |
| Ποσοστό αντίκτυπου στο φραγμό 17 |
Συνιστώμενη ταχύτητα περιστροφής |
Νήμα ράβδων σύνδεσης |
Κνήμη κομματιών |
| 27HZ |
20-30 r/min. |
API 4 1/2» κανονισμός |
COP84/DHD380 |
Εφαρμογές
1. ορυχείο και λατομείο
. οδοποιία 2 για την εργασία διάτρυσης και ανατίναξης
. διάτρηση φρεατίων νερού 3
. προστασία κλίσεων 4
Σχετικά με το KSQ εργαλεία διατρήσεων βράχου:
(1) ακέραια ράβδος-κνήμη H19 Χ 108mm τρυπανιών και H22 108mm.
(2) εκλεπτυμένα εργαλεία τρυπανιών βράχου - κομμάτι σμιλών, διαγώνιο κομμάτι, κομμάτι κουμπιών, ράβδος τρυπανιών της κωνικότητας 7, 11, 12 βαθμός
(3) περασμένα κλωστή εργαλεία τρυπανιών βράχου - κομμάτι κουμπιών, retrac κομμάτι κουμπιών, κομμάτι κεντρικών κουμπιών πτώσης, κομμάτι θόλων, διεύρυνση κομμάτι, ράβδος επέκτασης, MF-ράβδος, μανίκι ένωσης του νήματος R25, R28, R32, R38, T38, T45, T51, ST58, ST68.
(4) προσαρμοστές κνημών (εντυπωσιακοί φραγμοί) - αντίτιμο με τον άτλαντα Copco, Furukawa, Gardner Genver, την άκρη κ.λπ. Ingersoll.
(5) σφυριά Bits& κάτω-ο-τρυπών (DTH) - σφυρί 3», 4», 5», 6», 8» και κομμάτι κουμπιών DTH.
Άλλα προϊόντα: Tricone κομμάτια, κομμάτια PDC, μόνος φραγμός κ.λπ. αγκύρων διατρήσεων κοίλος.
