| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | MIROC |
| Πιστοποίηση: | ISO 9001 |
| Αριθμό μοντέλου: | TT κενό κεραμικό σύστημα διήθησης σειράς |
| Ποσότητα παραγγελίας min: | 1 ομάδα |
|---|---|
| Τιμή: | USD 1000 - USD30000 |
| Συσκευασία λεπτομέρειες: | Κιβώτια σιδήρου |
| Χρόνος παράδοσης: | 45 ημέρες - 60 ημέρες |
| Όροι πληρωμής: | T/T, L/C, D/A, D/P, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 30 σύνολα ανά μήνα |
| Χρώμα:: | Κίτρινος | Τύπος:: | Αυτόματη υγρή απαλλαγή |
|---|---|---|---|
| Περιοχή φίλτρων:: | 2m ³ σε 120m ³ | Ποσότητα πιάτου:: | 1 κύκλος σε 20 κύκλους |
| Εξωτερική διάμετρος του πιάτου: | 1510mm, 1920mm, 2182mm, 2215mm, 2360mm | ||
| Επισημαίνω: | κεραμικό φίλτρο δίσκων,κενό φίλτρο δίσκων |
||
Εφαρμογή:

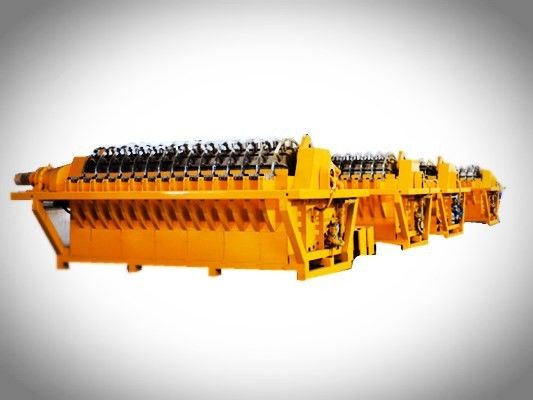

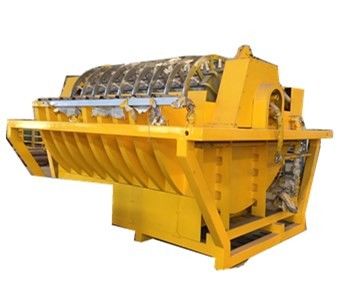

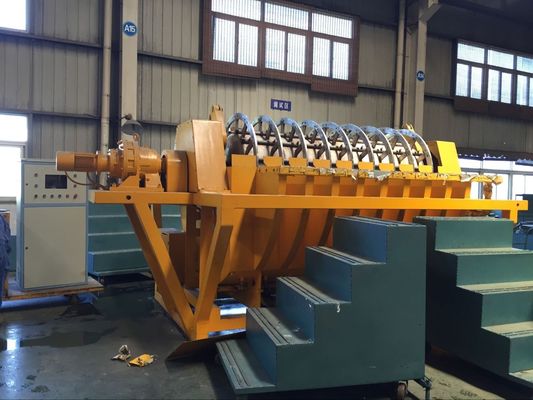

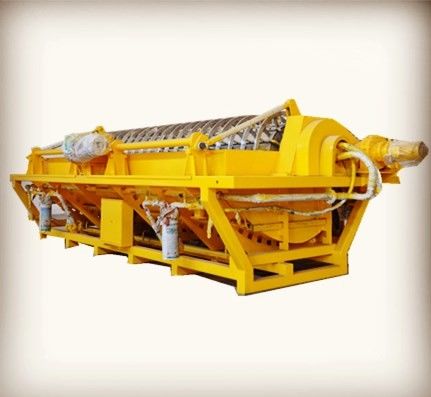

Το TT κενό κεραμικό σύστημα φίλτρων σειράς χρησιμοποιείται εκτενώς στη εξορυκτική βιομηχανία στα χωριστά υγρά από τα στερεά για λόγους απομάκρυνσης νερού. Η αρχή λειτουργίας και κατασκευής είναι παρόμοια με ένα συμβατικό φίλτρο δίσκων εκτός από το μέσο φίλτρων αντικαθίσταται από τους λεπτά πορώδεις κεραμικούς δίσκους, που παρέχουν την αντίσταση σχεδόν σε όλες τις χημικές ουσίες και που έχουν μια μακριά λειτουργική ζωή. Η TT σειρά σχεδιάζεται και κατασκευάζεται βασισμένος στις συγκεκριμένες απαιτήσεις από τους πελάτες.
Χαρακτηριστικά γνωρίσματα:
1. Περιοχή φιλτραρίσματος από 6 κυβικούς μετρητές μέχρι 120 κυβικούς μετρητές
2. Υψηλός κενός βαθμός, χαμηλή υγρασία στο διαμορφωμένο κέικ
3. Υψηλή ακρίβεια διήθησης, στερεά διήθηση < 50ppm="">
4. Μικρή κατανάλωση ενέργειας
5. Χαμηλές τρέχουσες δαπάνες
6. Προαιρετικό καθαρίζοντας σύστημα κέικ φίλτρων
7. Υψηλός βαθμός της αυτοματοποίησης
8. Συμπαγής δομή για να ελαχιστοποιήσει το απαραίτητο διάστημα πατωμάτων και την κατάλληλη συντήρηση
9. Το προηγμένο σύστημα αποξηράνσεων εξασφαλίζει εφαρμογή σε οποιοδήποτε τρέχοντας όρο
Αυτοματοποίηση στις ειδικές λειτουργίες διαθέσιμες κατόπιν αιτήματος.
Προδιαγραφές λεπτομέρειας:
Μικρά συστήματα ικανότητας από τον τομέα διήθησης 2m2 ~ 9m2
| Πρότυπο | Tt-2 | Tt-4 | Tt-6 | Tt-8 | Tt3c-9 | ||||
|
Προδιαγραφή (Ν τετρ.μέτρο) |
2m2 | 2m2 | 2m2 | 2m2 | |||||
|
Υγρή απαλλαγή τρόπος |
Αυτόματος υγρή απαλλαγή |
Αποξήρανση αντλιών φίλτρων | Αυτόματη υγρή απαλλαγή | Αποξήρανση αντλιών φίλτρων | Αυτόματη υγρή απαλλαγή | Αποξήρανση αντλιών φίλτρων | Αυτόματη υγρή απαλλαγή | Αποξήρανση αντλιών φίλτρων | Αυτόματη υγρή απαλλαγή |
|
Μέγεθος L×W×H (χιλ.) |
2300×2480 ×2100 |
2300×2480 ×2100 |
2460×2480 ×2100 |
2460×2480 ×2100 |
2710×2480 ×2100 |
2710×2480 ×2100 |
2960×2780 ×2100 |
2960×2780 ×2100 |
2900×2850 ×2450 |
|
Εξωτερική διάμετρος πιάτο (χιλ.) |
1510 | 1510 | 1510 | 1510 | 1510 | 1510 | 1510 | 1510 | φ1920 |
| Περιοχή φίλτρων (㎡) | 2 | 2 | 4 | 4 | 6 | 6 | 8 | 8 | 9 |
| Ποσότητα πιάτου (κύκλος) | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 3 |
| Ποσότητα κεραμικού | 12 | 12 | 24 | 24 | 36 | 36 | 48 | 48 | 3 |
| Συνολικό βάρος (τ) | 1.8 | 1.8 | 2 | 2 | 2.5 | 2.5 | 3 | 3 | 36 |
| Ανώτατο βάρος εξέτασης (τ) | 0,5 | 0,5 | 0,55 | 0,55 | 0,65 | 0,65 | 0,75 | 0,75 | 4 |
| Όγκος της δεξαμενής (μ3) | 0,7 | 0,7 | 0,85 | 0,85 | 1.1 | 1.1 | 1.3 | 1.3 | 1 |
| Εγκατεστημένη δύναμη (KW) | 6.35 | 7.9 | 7.4 | 8.95 | 7.7 | 9.25 | 8.8 | 10.35 | 1.1 |
| Max που λειτουργεί τη δύναμη (KW) | 5.85 | 7.4 | 6.6 | 8.15 | 6.6 | 8.15 | 7.4 | 8.95 | 8 |
| Δύναμη της ταχύτητας αξόνων | 0,75 | 0,75 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 6.6 |
|
Δύναμη ανακατώνοντας ταχύτητα |
2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 3 | 3 | 1.5 |
| Δύναμη του κενού | 1.45×2 | 1.45 | 1.45×2 | 1.45 | 1.45×2 | 1.45 | 1.45×2 | 1.45 | 2.2 |
| Powere της κυκλοφορίας | 3 | 3 | 3 | 3 | 1.45×2 | ||||
| Δύναμη της ελεγχόμενης αντλίας όγκου (KW) | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 |
| Δύναμη υπερηχητικού (KW) | 0,3 | 0,3 | 0,6 | 0,6 | 0,9 | 0,9 | 1.2 | 1.2 | 1.2 |
|
98% δόση του νιτρικού οξέος (kg/d) |
1.8 | 1.8 | 3.6 | 3.6 | 5.4 | 5.4 | 7.2 | 7.2 | 16.2 |
| Καθαρό νερό (m3/h) | 0,36 | 0,36 | 0,72 | 0,72 | 1.08 | 1.08 | 1.44 | 1.44 | 38.88 |
| Πίεση εισόδων του καθαρού νερού (MPA) | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 |
| Κατανάλωση νερού παραγωγής (m3/d) | 4.2 | 4.2 | 5.1 | 5.1 | 6.6 | 6.6 | 7.8 | 7.8 | 6.6 |
| Πίεση εισόδων του νερού παραγωγής | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,35 ~ 0,5 |
| Όγκος αέρα για την οπισθοδρόμηση αερίου (m3/min) | 0,67 | 0,67 | 0,67 | 0,67 | 0,67 | 0,67 | 0,67 | 0,67 | 0,36 |
| Αέριο ελέγχου βαλβίδων | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,7 |
| Πίεση αεραγωγού εισαγωγής (MPA) | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,5 ~ 1,5 |
| Κύρια ταχύτητα άξονων (r/min) | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 12 ~ 20 |
| Ταχύτητα του ταραχοποιού (r/min) | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | |
Μικρά συστήματα ικανότητας από τον τομέα διήθησης 10m2 ~ 18m2
| Πρότυπο | Tt-10 | Tt-12 | Tt-15 | Tt-18 | ||||
| Προδιαγραφή (Ν τετρ.μέτρο) | 2m2 | 3m2 | 3m2 | 3m2 | ||||
| Υγρός τρόπος απαλλαγής | Αυτόματη υγρή απαλλαγή | Αποξήρανση αντλιών φίλτρων | Αυτόματη υγρή απαλλαγή | Αποξήρανση αντλιών φίλτρων | Αυτόματη υγρή απαλλαγή | Αποξήρανση αντλιών φίλτρων | Αυτόματη υγρή απαλλαγή | Αποξήρανση αντλιών φίλτρων |
| Μέγεθος L×W×H (χιλ.) |
3210×2780 ×2100 |
3210×2780 ×2100 |
3200×3080 ×2450 |
3200×3080 ×2450 |
4300×3100 ×2490 |
4300×3100 ×2490 |
4600×3100 ×2490 |
4600×3100 ×2490 |
| Εξωτερική διάμετρος του πιάτου (χιλ.) | 1510 | 1510 | φ1920 | φ1920 | φ1920 | φ1920 | φ1920 | φ1920 |
| Περιοχή φίλτρων (㎡) | 10 | 10 | 12 | 12 | 15 | 15 | 18 | 18 |
| Ποσότητα πιάτου (κύκλος) | 5 | 5 | 4 | 4 | 5 | 5 | 6 | 6 |
| Ποσότητα κεραμικού | 60 | 60 | 48 | 48 | 60 | 60 | 72 | 72 |
| Συνολικό βάρος (τ) | 3.5 | 3.5 | 5 | 5 | 5.5 | 5.5 | 6 | 6 |
| Ανώτατο βάρος εξέτασης (τ) | 0,85 | 0,85 | 1.2 | 1.2 | 1.4 | 1.4 | 1.5 | 1.5 |
| Όγκος της δεξαμενής (μ3) | 1.55 | 1.55 | 1.5 | 1.5 | 2 | 2 | 2.6 | 2.6 |
| Εγκατεστημένη δύναμη (KW) | 9.1 | 10.65 | 9.2 | 10.75 | 12.1 | 15.25 | 12.5 | 15.65 |
| Max που λειτουργεί τη δύναμη (KW) | 7.4 | 8.95 | 7.4 | 8.95 | 9.9 | 13.05 | 9.9 | 13.05 |
| Δύναμη της ταχύτητας αξόνων | 1.5 | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 2.2 |
| Δύναμη του ανακατώματος της ταχύτητας | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Δύναμη του κενού | 1.45×2 | 1.45 | 1.45×2 | 1.45 | 2.35×2 | 2.35 | 2.35×2 | 2.35 |
| Powere της κυκλοφορίας | 3 | 3 | 5.5 | 5.5 | ||||
| Δύναμη της ελεγχόμενης αντλίας όγκου (KW) | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 |
| Δύναμη υπερηχητικού (KW) | 1.5 | 1.5 | 1.6 | 1.6 | 2 | 2 | 2.4 | 2.4 |
|
98% δόση του νιτρικού οξέος (kg/d) |
9 | 9 | 10.8 | 10.8 | 13.5 | 13.5 | 16.2 | 16.2 |
| Καθαρό νερό (m3/h) | 1.8 | 1.8 | 2.16 | 2.16 | 2.7 | 2.7 | 3.24 | 3.24 |
| Πίεση εισόδων του καθαρού νερού (MPA) | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 | 0,35 ~ 0,5 |
| Κατανάλωση νερού παραγωγής (m3/d) | 9.3 | 9.3 | 9 | 9 | 12 | 12 | 15.6 | 15.6 |
| Πίεση εισόδων του νερού παραγωγής | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 | 0,5 ~ 0,7 |
| Όγκος αέρα για την οπισθοδρόμηση αερίου (m3/min) | 0,67 | 0,67 | 1 | 1 | 1 | 1 | 1 | 1 |
| Αέριο ελέγχου βαλβίδων | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 |
| Πίεση αεραγωγού εισαγωγής (MPA) | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 |
| Κύρια ταχύτητα άξονων (r/min) | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 | 0,5 ~ 1,5 |
| Ταχύτητα του ταραχοποιού (r/min) | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 | 12 ~ 20 |
Αναφορά μερών:
Βαρέλι αφυδάτωσης:
Συσκευασία κιβωτίων σιδήρου:
Ανταλλακτικά που συσκευάζουν:
